《2025年初中必刷题九年级物理上册苏科版》

1[中]如图所示电路中,三个灯泡都并联的是(B)

答案： 1.B　[解析]A图中三个灯泡逐个顺次连接，是串联的，故A不符合题意；B图中三个灯泡首首相接，尾尾相接，是并联的，故B符合题意；C图中两个灯泡并联后再与第三个灯泡串联，故C不符合题意；D图中两个灯泡串联后再与第三个灯泡并联，故D不符合题意。故选B。

关于如图所示的电路,下列说法正确的是(D)
A.只闭合开关$S_{1},L_{1}$、$L_{3}$并联
B.只闭合开关$S_{2}$、$S_{3},L_{2}$、$L_{3}$串联
C.只闭合开关$S_{2},L_{2}$、$L_{3}$并联
D.闭合所有开关,$L_{1}$、$L_{2}$并联,$L_{3}$被短路

答案： 2.D　[解析]只闭合开关S₁，电流从电源正极出发，经L₃、S₁、L₁回到电源负极，L₁、L₃是串联的，故A错误；只闭合开关S₂、S₃，L₃被短路，电路为L₂的简单电路，故B错误；只闭合开关S₂，电流从电源正极出发，经L₃、S₂、L₂回到电源负极，L₂、L₃是串联的，故C错误；闭合所有开关，电流从电源正极出发，经S₃后分成两支，一支经S₁、L₁回到电源负极，另一支经L₂回到电源负极，所以L₁、L₂并联，L₃被短路，故D正确。

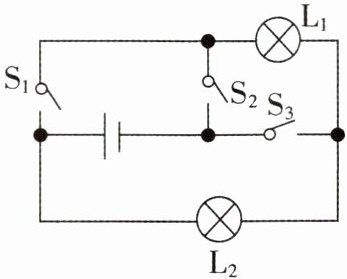

3[2025江西南昌期末,中]如图所示的电路中,当只闭合开关S₁、S₃时,灯$L_{1}$、$L_{2}$并联;当只闭合开关S₂时,灯$L_{1}$、$L_{2}$串联。

答案： 3.S₁、S₃　S₂
[解析]如图所示的电路中，当只闭合开关S₁、S₃时，电流有两条路径，灯L₁、L₂并联；当只闭合开关S₂时，灯L₁、L₂首尾顺次连接，电流从电源正极出发后只有一条路径，L₁、L₂串联。

下列电路中,开关只控制$L_{2}$,且两灯互不影响的是(D)

答案： 4.D　[解析]图A中两灯串联，开关控制整个电路，两灯相互影响，故A不符合题意；图B中两灯并联，开关接在干路上，所以开关控制整个电路，故B不符合题意；图C中两灯串联，开关控制整个电路，两灯相互影响，故C不符合题意；图D中两灯并联，开关接在L₂所在支路上，所以开关只控制L₂，两灯互不影响，故D符合题意。

5[中]关于如图所示的电路,下列说法中正确的是(A)
A.甲电路闭合$S$后两灯都不发光
B.甲电路去掉导线$a$后两灯串联
C.乙电路闭合$S$后电路将会短路
D.丙电路闭合$S$后电路将会短路

答案： 5.A　[解析]由图甲知，开关S闭合后，电流从电源正极出发不经过用电器直接回到电源负极，会造成电源短路，所以两灯都不亮，故A正确；由图甲知，要使L₁、L₂串联，需要电路中两灯首尾相连，应去掉导线b，故B错误；由图乙知，开关S闭合后电流有两条路径，两灯泡并联，故C错误；由图丙知，开关S闭合后电流有两条路径，两灯泡并联，故D错误。

6[2024山西大同质检,中]如图所示,为了给妈妈制作生日礼物,小红在商店购买了由两个单元组成的$2m$长的小彩灯(每米为一个单元)。为了知道这些小彩灯的连接方式,小红通过专用插头将全部彩灯接入电路,彩灯都发光;拔下插头,随意剪断其中一个单元的某一处,将全部彩灯接入电路,发现未剪单元的彩灯仍能发光,剪开的单元中两段彩灯都不再发光。据此,你判断每个单元中的小彩灯应是串联的,单元与单元之间应是并联的。

答案： 6.串 并　[解析]剪开的单元中两段彩灯都不再发光，则每个单元中的小彩灯工作时是相互影响的，所以每个单元中的小彩灯是串联的。未剪单元的彩灯仍能发光，则单元与单元之间工作时互不影响，则单元与单元之间应是并联的。
