《2025年初中必刷题九年级物理上册苏科版》

(1)实验中,应选择两个规格不同(填“相同”或“不同”)的小灯泡,小莹同学刚连接好最后一根导线,小灯泡就发出了光,出现这种情况的原因是连接电路时开关没有断开。
(2)小华同学在实验中发现两个串联的小灯泡中,一个发光,一个不发光,造成这种现象的原因可能是C。
A. 通过不发光的小灯泡的电流比通过发光的小灯泡的电流小
B. 不发光的小灯泡灯丝断了
C. 不发光的小灯泡短路
D. 不发光的小灯泡太靠近电源负极
(3)表格中是小明同学在实验中记录的一组数据,其中有一处明显的错误,造成这种错误的原因可能是电流表选用小量程,却按大量程读数了。纠正错误后,得出串联电路中电流的规律是各处的电流都相等。

答案：
(1)不同 连接电路时开关没有断开
(2)C
(3)电流表选用小量程,却按大量程读数了 各处的电流都相等
【解析】
(1)实验中,为得出具有普遍性的结论,应选择两个规格不同的小灯泡进行实验,小莹同学刚连接好最后一根导线,小灯泡就发出了光,出现这种情况的原因是连接电路时开关没有断开。
(2)串联电路中各处的电流都相等,且电流只有一条路径,则不发光的小灯泡不可能断路,故A、B错误;若两个灯泡中有一个短路,则这个灯泡不发光,电路为通路,另一个灯泡发光,故C正确;小灯泡是否发光与和电源负极的距离无关,故D错误。故选C。
(3)表格中是小明同学在实验中记录的一组数据,因为串联电路中电流处处相等,所以电流表在A、B、C处时测得的电流应该是一样的,所以表格数据中有一处明显的错误,即电流表在C处时对应的电流的数据错误,根据电流表指针指在同一位置时,按大量程读数是按小量程读数的5倍可知,造成该错误的原因可能是电流表选用小量程,却按大量程读数了。纠正错误后可知C处电流应为0.3 A,得出串联电路中电流的规律是各处的电流都相等。

如图所示的电路中,若 A 灯比 B 灯亮,则通过 A、B 两灯的电流大小关系是(C)
A.$ I_A ＞ I_B $
B.$ I_A ＜ I_B $
C.$ I_A = I_B $
D.无法确定

答案： C 【解析】由图可知,两灯泡串联,因为串联电路中电流处处相等,所以通过A、B两灯的电流大小关系是$I_{A}=I_{B}$。

(1)连接电路时,开关应处于断开状态。
(2)实验中,在 A、B、C 三处各接入一个电流表,并选择合适的量程。闭合开关,测得 A、B、C 三处的电流分别为 $ I_A $、$ I_B $、$ I_C $;更换多组不同规格的灯泡多次实验,目的是得出具有普遍性的结论;部分实验数据如表所示。
(3)分析实验数据可得:在并联电路中,干路电流与各支路电流的关系是(用表头中的物理量符号写出关系式)$I_{A}=I_{B}+I_{C}$。
(4)小华在某次实验时,测得 C 处电流为 0.3 A,观察到 A 处电流表指针位置如图乙所示,则 A 处电流大小为0.8A,B 处电流大小为0.5A。

答案：
(1)断开
(2)不同 得出具有普遍性的结论
(3)$I_{A}=I_{B}+I_{C}$
(4)0.8 0.5
【解析】
(1)连接电路时,为保护电路,开关应处于断开状态。
(2)为了使得到的结论具有普遍性,实验过程中需要更换多组不同规格的灯泡进行实验。
(3)分析实验数据有0.46 A=0.18 A+0.28 A、0.36 A=0.2 A+0.16 A、0.7 A=0.32 A+0.38 A,故在并联电路中,干路电流与各支路电流的关系是$I_{A}=I_{B}+I_{C}$。
(4)A处电流为干路电流,干路电流大于各支路电流,测得C处电流为0.3 A,观察到A处电流表指针位置如题图乙所示,则测A处电流时电流表选用的是大量程,分度值为0.1 A,A处电流大小为0.8 A;根据并联电路电流的规律可得,B处电流大小为I=0.8 A-0.3 A=0.5 A。

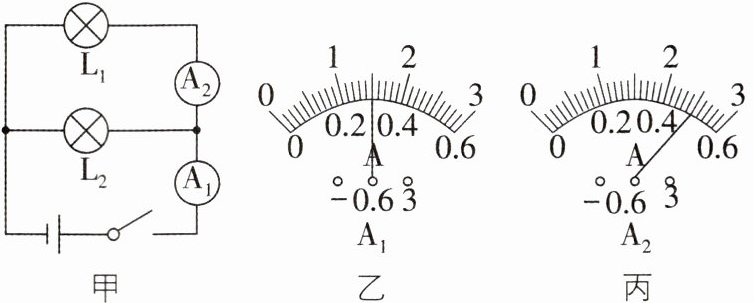

4 [2024 陕西西安调研,中]在如图甲所示的电路中,当闭合开关后,电流表 $ A_1 $、$ A_2 $ 指针偏转情况分别如图乙、丙所示,则通过 $ L_1 $ 和 $ L_2 $ 的电流分别为(C)

A.1.5 A;0.5 A
B.1.5 A;1.0 A
C.0.5 A;1.0 A
D.1.0 A;0.5 A

答案： C 【解析】分析电路图可知两灯并联,电流表$A_{1}$测干路电流,电流表$A_{2}$测$L_{1}$所在支路的电流;由于并联电路中干路电流等于各支路电流之和,再结合图乙、丙中两表指针偏转角度可知$A_{1}$选择的是0~3 A的量程,分度值为0.1 A,示数为$I_{总}=1.5$A,即干路电流为1.5 A;电流表$A_{2}$选择的是0~0.6 A的量程,分度值是0.02 A,示数为$I_{1}=0.5$A,即通过灯$L_{1}$的电流为0.5 A;则通过灯$L_{2}$的电流为$I_{2}=I_{总}-I_{1}=1.5A-0.5A=1.0A$。

5 把灯泡 $ L_1 $ 和 $ L_2 $ 接入同一电路中,如果用电流表测得通过灯泡 $ L_1 $ 和 $ L_2 $ 的电流相等,则两灯泡(C)
A.一定是串联
B.一定是并联
C.可能串联,也可能并联
D.以上答案均不对

答案： C 【解析】两只灯泡串联时,通过这两只灯泡的电流相等;两只灯泡并联时,如果它们的规格相同,则通过这两只灯泡的电流也相等。因此,这两只灯泡可能是串联,也可能是并联。
