《2025年初中必刷题九年级物理上册苏科版》

1 [2024浙江杭州质检]关于电流表和电压表的使用方法,下列说法正确的是 ( B )


A.一般先用较小量程进行试触
B.图中电压表的示数是2.5V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表

答案： 1.B　[解析]在测未知电流或电压时，通常先用大量程进行试触，故A错误；图中电压表选择的是0~3V的测量范围，分度值是0.1V，示数是2.5V，故B正确；电流表必须和被测用电器串联，而不是并联，故C错误；电压表和电流表在使用时，都要让电流从“+”接线柱流进电表，故D错误。故选B。

对于如图所示的四个电路图,下列说法中正确的是 ( C )
A.图a中,电流表测量的是通过灯$L_1$的电流
B.图b中,电流表与灯$L_1$是串联的
C.图c中,开关闭合后电压表测灯$L_2$两端电压
D.图d中,开关闭合后电流表示数不变

答案： 2.C 【解析】A选项中，L₁、L₂并联后与电流表串联，电流表测量电路中的总电流，A错误；B选项中，电流从电源正极出来后，有两条支路，一条支路经L₁回到电源负极，另一条支路经电流表和L₂回到电源负极，电流表与L₁不是串联的，B错误；C选项中，两灯串联，电压表并联在L₂两端，测量L₂两端的电压，C正确；D选项中，开关闭合之前，两灯串联，电流表测量电路中的电流，电流表有示数，开关闭合后，电源正极与负极直接相连，两灯及电流表被短路，电流表示数为0，开关闭合前后电流表示数发生变化，D错误。

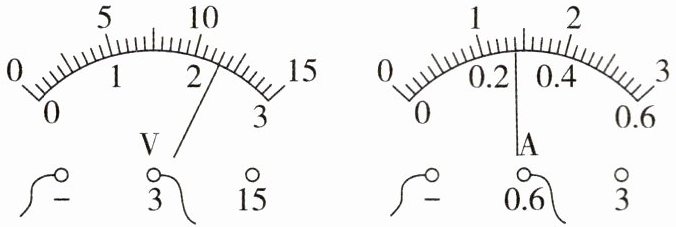

3 [2025甘肃武威质检,中]如图所示,电压表的示数为2.3V,电流表的示数为0.28A。

答案： 3.2.3　0.28　[解析]由图知电压表测量范围为0~3V，分度值为0.1V，故此时电压表示数为2.3V；电流表测量范围为0~0.6A，分度值为0.02A，故此时电流表示数为0.28A。

如图所示,当开关S闭合后,要使灯$L_1、$$L_2$并联,则 (C)
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲是电流表,乙是电压表

答案： 4.C　[解析]开关S闭合后，要使灯L₁、L₂并联，则电流必须从电源正极出发，分别流过L₁、L₂，汇合后流回电源负极，因此甲是相当于断路的电压表，乙是相当于导线的电流表。

5 [2025河北邯郸期中,中]如图所示,甲、乙、丙可能是灯泡$L_2、$电流表或电压表,下列说法正确的是 (D)
A.若甲是电压表,乙是灯泡$L_2,$丙是电流表,灯泡$L_1$和$L_2$串联
B.若甲是电流表,乙是灯泡$L_2,$丙是电压表,灯泡$L_1$和$L_2$并联
C.若甲是灯泡$L_2,$乙是电压表,丙是电流表,灯泡$L_1$和$L_2$串联
D.若甲是灯泡$L_2,$乙是电流表,丙是电压表,灯泡$L_1$和$L_2$并联

答案： 5.D　[解析]若甲是电压表，乙是灯泡L₂，丙是电流表，灯泡L₁被短路，故A错误；若甲是电流表，乙是灯泡L₂，丙是电压表，将造成电源短路，故B错误；若甲是灯泡L₂，乙是电压表，丙是电流表，灯泡L₁被短路，故C错误；若甲是灯泡L₂，乙是电流表，丙是电压表，则灯泡L₁和L₂并联，故D正确。

6 [中]如图所示,其中甲、乙、丙均为电表(电流表或电压表)。闭合开关S后,下列关于甲、乙、丙三个电表的判断,正确的是 (B)
A.若$L_1、$$L_2$同时发光,则甲一定是电流表
B.若甲、丙是电流表,则$L_1$一定不发光
C.若甲、乙是电压表,则$L_2$一定不发光
D.若乙、丙是电流表,则$L_1、$$L_2$正常发光,乙、丙两表的示数相同

答案： 6.B　[解析]若L₁、L₂同时发光，L₁、L₂串联时，甲一定为电流表，L₁、L₂并联时，甲一定为电压表，A错误；若甲、丙是电流表，无论乙是哪种电表L₁均会被短路，故L₁一定不发光，B正确；若甲、乙是电压表，当丙为电流表时，L₂发光，C错误；若乙、丙是电流表，甲为电压表时，L₁、L₂并联，此时乙测量通过L₁的电流，丙测量干路电流，故丙的示数大于乙的示数，甲为电流表时，电源被短路，L₁、L₂均不发光，故D错误。
