(二)小明同学用图2甲所示电路探究“并联电路中电压的规律”。
(1)电源由两节新干电池串联组成。小明连接好电路,闭合开关后,发现电压表的指针向电压表零刻度线的左侧偏转,出现该故障的原因是电压表的正负接线柱接反了。
(2)排除故障后,用电压表分别测量小灯泡$L_{1}$、$L_{2}$及电源两端的电压,电压表示数均如图2乙所示,为3V。更换不同规格的小灯泡多次测量,发现电压表示数均如图2乙所示。由此得出结论:并联电路中各支路两端的电压与电源电压相等。
(3)小明同学认为在该实验中连接电压表时,不需要试触,直接选择小量程进行实验即可。你认为可行吗?可行,为什么?两节新干电池串联后的电压为3V。

答案：
(1)电压表的正负接线柱接反了
(2)3 相等
(3)可行 两节新干电池串联后的电压为3V

3 [2025江苏盐城期中,中]物理学习小组的同学进行了“探究并联电路电流特点”的实验。
(1)在连接电路的过程中,开关应该处于断开状态。
(2)小刚同学连接好电路后,闭合开关,电流表指针偏转情况如图1所示,小刚接下来应该断开开关，将电流表换接小量程。
(3)小华同学想通过图2所示的电路比较并联电路中通过$L_{1}和L_{2}$的电流的大小关系,他的方案是只闭合$S_{2}测出通过L_{1}的电流I_{1}$;只闭合$S_{1}测出通过L_{2}的电流I_{2}$,然后比较$I_{1}和I_{2}$的大小,你认为小华的方案是错误(填“正确”或“错误”)的,理由是两次测量电流时，其中有一次电流表的正负接线柱会接反。
(4)发现各自的问题后,两位同学决定采用图3所示电路进行实验,两位同学换用不同规格的灯泡,依次测量了B、D、E三点的电流,并将数据记录在了下表,对于测量数据的相关分析,以下说法正确的是A。
|组别|$L_{1}$规格|$L_{2}$规格|$I_{B}/A$|$I_{D}/A$|$I_{E}/A$|
|1|甲|甲|0.12|0.12|0.22|
|2|乙|丙|0.16|0.20|0.34|
|3|甲|丁|0.14|0.14|0.26|
|4|甲|丁|0.16|0.18|0.32|
A.测量多组实验数据不是为了减小误差
B.$I_{B}+I_{D}总是略大于I_{E}$,可能是电流表未调零引起的,由数据可知电流表未调零时指针指在0.01 A处
C.$I_{B}+I_{D}总是略大于I_{E}$,是因为E处更接近电源负极,电流流经$L_{1}$、$L_{2}$后变小
(5)排除第(4)问中的问题后,小刚、小华初步得出并联电路电流的特点是干路电流等于各支路电流之和。

答案： 3.
(1)断开
(2)断开开关，将电流表换接小量程
(3)错误 两次测量电流时，其中有一次电流表的正负接线柱会接反
(4)A
(5)干路电流等于各支路电流之和

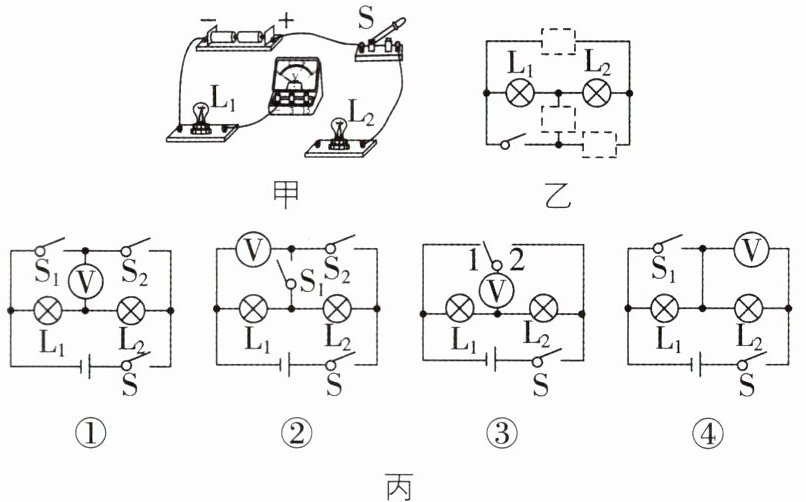

4 [2025江苏南京质检,中]在探究“串联电路电压的特点”实验中,电源由两节新干电池组成,电压恒定。

(1)电路如图甲所示,请用笔画线代替导线将电路补充完整,使电压表测$L_{2}$两端电压。
(2)正确连接电路后闭合开关,两灯均发光。一段时间后,有一盏灯熄灭,另一盏灯仍发光,同时电压表示数几乎为0,则故障可能是____$L_{2}$短路。
(3)小明在原有实验器材的基础上又增加了一个电流表,组成了并联电路,请在图乙的虚线框中填入电源、电压表和电流表的符号将电路补充完整。
(4)如图丙所示的四个电路图中,只通过开关的断开或闭合就可以得出灯$L_{1}和L_{2}$各自两端电压的是____②④(填序号)。

答案： 4.
(1)如图1所示
(2)$L_{2}$短路
(3)如图2所示
(4)②④
