《2025年初中必刷题九年级物理上册苏科版》

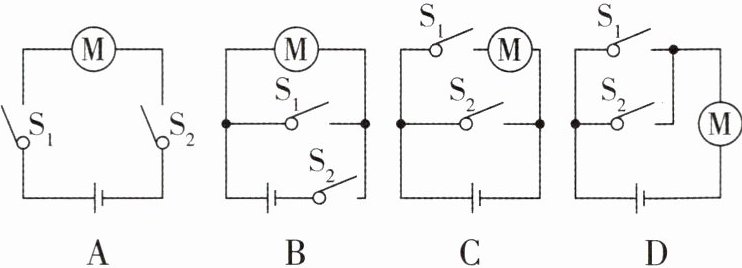

1[2023四川自贡中考,中]在富顺高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是(A)

答案： A 【解析】根据题意可知，只有在两个开关都闭合的情况下，闸机门才自动打开，这说明两个开关相互影响，是串联的，故A正确。故选A。

某学校为了培养学生的科学素养,开展了科创教育,在此期间,科创小组为共享单车设计了“安全骑行”电路,具体方案如下：骑行前,扫码成功后开关$S_{1}$闭合,指示灯L亮,但电动机不工作；从车筐取出头盔并戴上后,头盔内遥控设备遥控$S_{2}$闭合,电动机才通电工作,车锁打开；若只戴头盔不扫码,则无法开锁。下列电路符合以上设计要求的是(C)

答案： C 【解析】根据题意可知，骑行前，扫码成功后开关S₁闭合，指示灯L亮，但电动机不工作；从车筐取出头盔并戴上后，头盔内遥控设备遥控S₂闭合，电动机才通电工作，车锁打开；若只戴头盔不扫码，则无法开锁，说明灯与电动机并联，且开关S₁在干路，开关S₂在电动机所在的支路，故C正确。故选C。

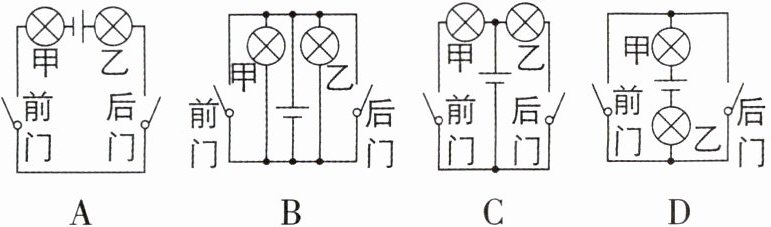

3[中]某学校有前、后两个大门,在前、后两个大门上各装有一个按钮开关,门卫室内有电池组和甲、乙两盏电灯,前门来人按下开关时只有甲灯亮,后门来人按下开关时只有乙灯亮。下列电路图符合要求的是(C)

答案： C 【解析】由题知，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不影响、独立工作，即甲、乙两灯并联，且前门开关控制甲灯、后门开关控制乙灯，由各选项电路图可知，C正确，A、B、D错误。

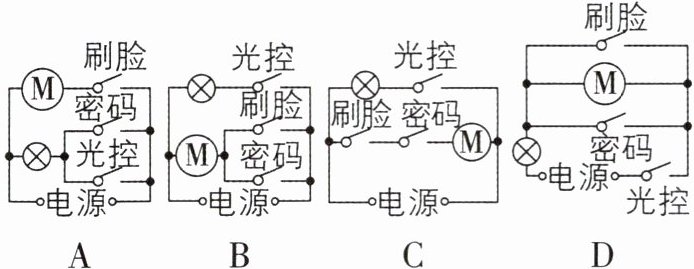

4[2025江苏南京期末,中]小明同学设计了“楼道门禁”模型。光线较暗时,光控开关闭合提供照明；通过刷脸或输入密码正确时相应开关闭合,电动机工作,门锁打开。下列电路设计符合要求的是(B)

答案： B 【解析】由题意可知，光线较暗时，光控开关闭合，灯泡发光，即光控开关控制灯泡；通过刷脸或输入密码正确时对应的开关闭合，电动机工作，门锁打开，说明刷脸开关和密码开关均能控制电动机，即两开关并联后再与电动机串联；由题意可知，灯泡和电动机能独立工作，互不影响。
电路设计的步骤:
(1)判断用电器间的连接方式；
(2)判断开关的位置及作用；
(3)作图并检验。
电流的单位有A、mA、μA等；1A=10³mA=10⁶μA；结合生活实际对用电器中通过的电流进行判断。
说明灯泡与电动机是并联的，故B符合题意。故选B。

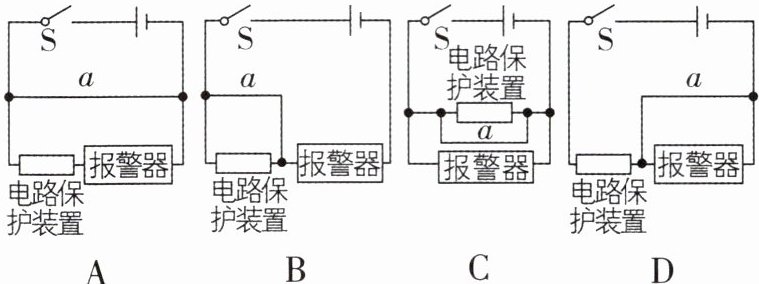

5[2024辽宁大连期末,中]某新型防盗玻璃是由中间嵌有极细金属丝的多层玻璃组成的。当玻璃被击碎时,金属丝断裂,报警器就会报警。下列电路图,能满足上述要求的是(导线a为金属丝)(D)

答案： D 【解析】A图中闭合开关后电源短路，故A错误；B图中闭合开关后报警器工作，a断开后报警器仍工作，故B错误；C图中开关闭合后电源短路，故C错误；D图中a并联在报警器两端，a完好时报警器被短路，不工作，a断裂时，报警器报警，故D正确。故选D。

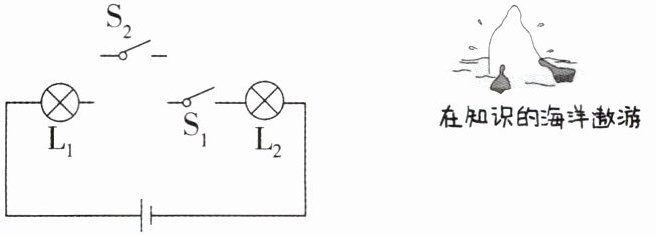

6[2024江苏江阴期中,中]汽车的座椅和安全带插口分别相当于一个开关,人坐在座椅上时,开关$S_{1}$闭合,红灯$L_{1}$、绿灯$L_{2}$都发光,接下来将安全带插入插口时,开关$S_{2}$闭合,红灯$L_{1}$熄灭,绿灯$L_{2}$仍发光。只将安全带插入插口时,两灯都不发光。根据以上描述,将电路图连接完整。

答案：
如解析图所示
【解析】由题意知，当S₁闭合时，红灯L₁、绿灯L₂都发光；将S₂闭合时，红灯L₁熄灭，绿灯L₂仍发光，说明S₂和L₁并联，只将安全带插入插口时，两灯都不发光，说明S₂与L₁并联后与S₁串联。
