《2025年初中必刷题九年级物理上册苏科版》

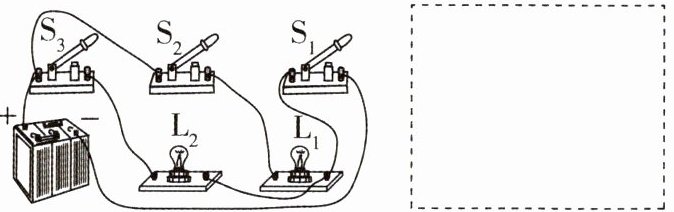

1[中]根据如图所示的实物连接图,在虚线框内画出对应的电路图。(要求连线要横平竖直,尽量使电路图简洁美观)

答案：
如图所示　　　　　　　

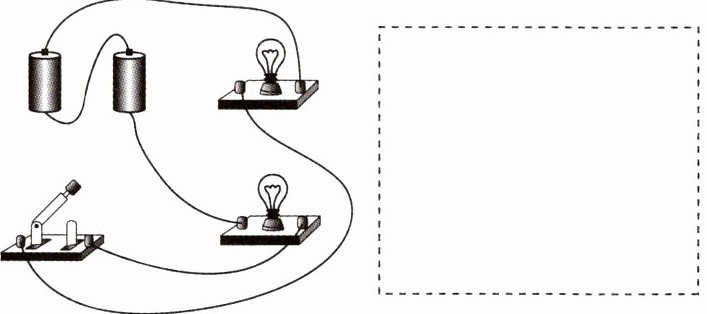

2[2025广西玉林调研]根据实物图在虚线框内画出对应的电路图。

答案：
如图所示　　

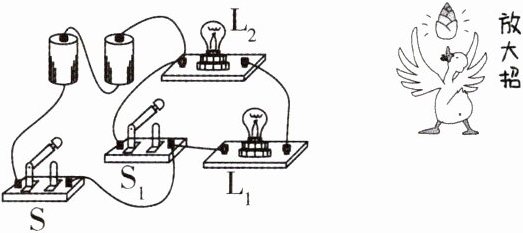

3[中]请在虚线框内画出实物图对应的电路图。

答案：
如图所示　　

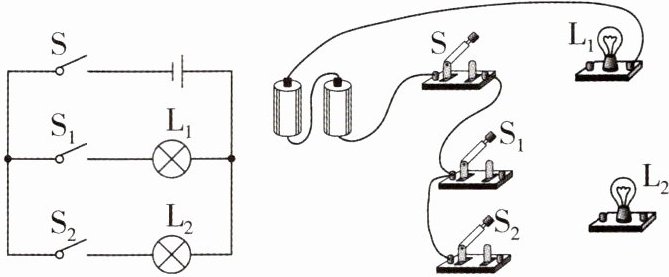

4[中]请按电路图完成实物电路的连接。

答案：
如图所示　　　　

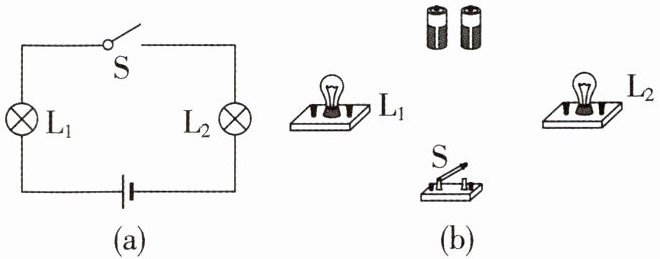

5[中]如图所示,按图(a)电路图连接图(b)的实物图。

答案：
如图所示　　　　

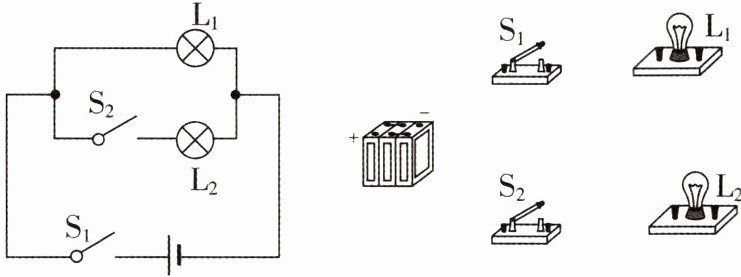

6根据电路图将实物图补全,要求:用笔画线作为导线,禁止导线交叉。

答案：
如图所示　　　　　　　　　

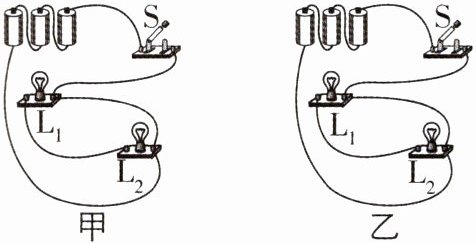

7[2024河北衡水质检,中]如图所示,当开关S闭合时,两电路中均出现短路现象。请在错接的那根导线上打“×”,并将图甲改为串联电路,图乙改为并联电路。(仅能改动一根导线)

答案：
如图1、图2所示(答案不唯一)　　　　　　　 　　

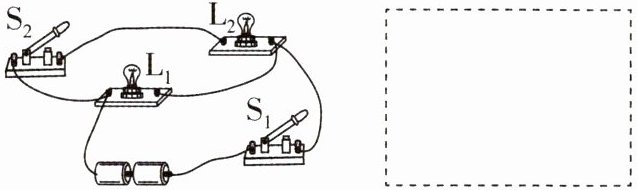

8[2025内蒙古呼和浩特期末,中]如图所示的实物电路中,当开关都闭合后,会出现短路现象。只改动一根导线,使两灯并联,开关S控制干路,$S_{1}控制灯L_{1}$。在需改动的线上打“×”,用笔画出正确接法。

答案：
如图所示
