《2025年初中必刷题九年级物理上册苏科版》

1[2024江苏徐州中考]如图所示电路,闭合开关,电路所处的状态是(C)
A.通路
B.断路
C.短路
D.无法判断

答案： C 【解析】由图可知，闭合开关后，电源两极直接被导线连接起来，会形成电源短路。

在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$是并联的；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并 短路 【解析】当S₂断开，S₁、S₃闭合时，电流从电源正极流出后分别流经灯泡L₁与L₂，之后汇合回到电源的负极，所以L₁、L₂是并联的；若同时闭合S₁、S₂、S₃，这样会使导线直接把电源两极连接，会造成电路短路。

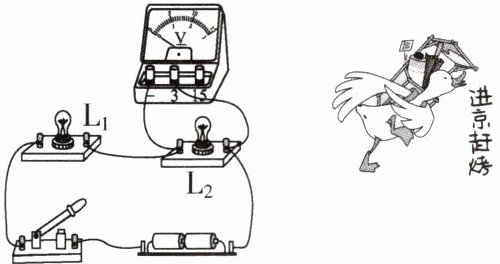

3[2024江苏盐城中考]在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下故障可能的是(B)

$A. L_1$短路$ B. L_1$断路$ C. L_2$短路$ D. L_2$断路

答案： B 【解析】由图可知，该电路为串联电路，电压表测量灯泡L₂两端的电压，闭合开关，灯泡都不发光，电压表无示数；根据串联电路的特点知，两个小灯泡都不发光，不可能是L₁短路或L₂短路，如果L₁短路，L₂会发光，如果L₂短路，L₁会发光；两个灯泡都不发光，可能是出现了断路，电压表无示数，说明电压表与电源两极不连通，则可能是灯L₁断路，如果是灯L₂断路，则电压表会有示数。故选B。

4[2024四川达州中考改编]如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,另一盏灯仍然发光,电压表示数变大,则该电路可能发生的故障为(A)

$A. L_1$短路$ B. L_2$短路
$C. L_1$断路$ D. L_2$断路

答案： A 【解析】两灯串联的电路，其中一盏灯突然熄灭，另一盏灯仍然发光，则故障为熄灭的那盏灯短路，该灯两端电压变为0，电压表测量的是L₂两端的电压，电压表示数变大，说明熄灭的灯为L₁，即故障是L₁短路。故选A。

5[2024陕西中考,中]如图,电源电压不变。闭合开关$S_1$和$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表有示数。下列分析正确的是(B)
A.小灯泡$L_1$和$L_2$串联
B.若断开开关$S_2,$电流表示数会变小
C.若小灯泡$L_1$比$L_2$亮,原因是小灯泡$L_1$两端的电压比$L_2$两端的电压大
D.若只闭合开关$S_2,$电路中只有小灯泡$L_2$发光

答案： B 【解析】开关S₁、S₂闭合后，小灯泡L₁和L₂并联，电流表测量干路电流，故A错误；若断开开关S₂，小灯泡L₂所在的支路断路，电流表测通过L₁的电流，电流表示数会变小，故B正确；小灯泡L₁和L₂并联，并联电路各支路两端电压相等，都等于电源电压，所以小灯泡L₁和L₂两端的电压相等，故C错误；开关S₁控制整个电路，开关S₂控制小灯泡L₂所在的支路，所以只闭合开关S₂时电路断路，两灯泡均不发光，故D错误。

6[2024江苏淮安中考,中]如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。
(1)用电压表测量电压,该水果电池的电压为0.6V,水果电池将化学能转化为电能。
(2)该水果电池正极是铜片(填“铁片”或“铜片”)。
(3)为获得更高的电压,可以将多个水果电池串联。

答案：
(1)0.6 化学
(2)铜片
(3)串 【解析】
(1)由图知电压表选择的测量范围为0~3 V，分度值为0.1 V，水果电池的电压为0.6 V，水果电池工作时消耗化学能，产生电能，所以是将化学能转化为电能。
(2)电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，电压表的正接线柱与电源的正极相连接，由图知，此时电压表指针正向偏转，因此铜片为水果电池的正极，铁片为水果电池的负极。
(3)如果想增大水果电池的电压，可将多个水果电池串联。

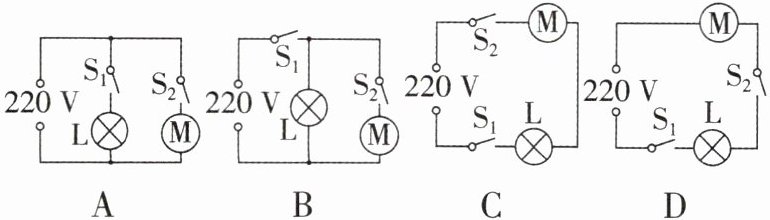

7[2024江苏无锡中考,中]电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作。下列电路中符合上述特点的是(A)

答案： A 【解析】压缩机与照明灯既能单独工作又能同时工作，说明压缩机与照明灯并联，照明灯由门控开关S₁控制，说明照明灯和门控开关S₁串联，压缩机由温控开关S₂控制，说明压缩机和温控开关S₂串联。故选A。
