《2025年初中必刷题九年级物理上册苏科版》

1 [2025 四川成都期中,中]在如图所示的四个电路中,闭合开关后三盏灯之间不是并联的是(B)

答案： 1.B 【解析】A、C、D中的电路闭合开关后，电流从电源正极出发后，均分别通过三盏灯，之后再回到电源负极，即三盏灯均是并联的，故A、C、D不符合题意；B中的电路闭合开关后，有两盏灯先串联，再和第三盏灯并联，故B符合题意。故选B。

如图为某同学连接的电路,仅改变一根导线可使两灯并联,下列是 4 种做法：
①仅将导线 b 与 D 接线柱相连的一端改接至 C；
②仅将导线 c 与 D 接线柱相连的一端改接至 C；
③仅将导线 e 与 F 接线柱相连的一端改接至 C；
④仅将导线 e 与 F 接线柱相连的一端改接至 E。
这 4 种做法中可行的是(C)
A.仅①③
B.仅②④
C.仅①③④
D.①②③④

答案： 2.C 【解析】若要使电路中的$ L_1$和$ L_2$两灯并联，可将导线b与D接线柱相连的一端改接至C或E，或者将导线e与F接线柱相连的一端改接至C或E，若将导线C与D接线柱相连的一端改接至C，则$ L_2$被短路，因此①③④可行，②不可行。故选C。

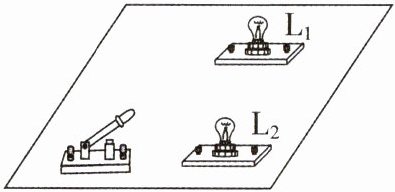

3 [2025 湖北黄石期中,中]如图所示的电路板,正面只有一个开关和两个灯泡,电源及导线均在电路板背面。闭合开关,看见$ L_1$发光$,L_2$不发光；用灯泡$ L_3$替换$ L_1,$发现$ L_2$和$ L_3$同时发光。下列判断正确的是(C)

$A. L_3$和$ L_2$是并联的
$B. L_2$不发光的原因是灯丝断了
$C. L_3$和$ L_2$是串联的
$D. L_2$不发光的原因是被短接了

答案： 3.C 【解析】闭合开关，看见$ L_1$发光，$ L_2$不发光；用灯泡$ L_3$替换$ L_1$，发现$ L_2$和$ L_3$同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡$ L_2$也发光了，说明灯泡$ L_2$的灯丝没有断；若原来$ L_1$和$ L_2$并联，用灯泡$ L_3$替换$ L_1$后，根据并联电路中各支路互不影响的特点可知，对$ L_2$支路无影响，$ L_2$应该仍然不发光，而替换后发现$ L_2$和$ L_3$同时发光，所以两灯泡不是并联的，即原来$ L_1$和$ L_2$是串联的，则替换后$ L_2$和$ L_3$是串联的，若$ L_2$原来被短接了，则用灯泡$ L_3$替换$ L_1$后，$ L_2$应该仍被短接，仍不发光，综上所述，C正确。故选C。

4 [2024 江苏镇江质检,中]在连接串、并联电路的实验中：
(1)小刚连接了如图所示的电路,如果闭合开关,两个灯泡都不会发光(填“不会发光”或“会被烧坏”),出现短路(填“断路”或“短路”)现象。
(2)小刚想将电路全部拆散,重新连接。小强认为只需拆除 c 这一根导线,就能成为两灯串联(填“串联”或“并联”)的正确电路。

答案： 4.
(1)不会发光 短路
(2)串联 【解析】
(1)根据电路图可知，闭合开关后，导线会将电源两极直接连接起来，会造成电源短路，因此两个灯泡都不发光，灯泡不会被烧坏。
(2)根据电路图可知，拆除c这一根导线，电流从电源正极流出后，依次经过两个灯泡，之后回到电源负极，两灯是串联的。

5 [中]冰箱内安装有一个用来杀菌的紫外灯和一个用于照明的白炽灯,两灯并联在电路中,开关$ S_1$控制白炽灯,开关$ S_2$控制紫外灯。请你用笔画线代替导线将它们正确接入电路(导线不能交叉)。

答案：
5.如图所示

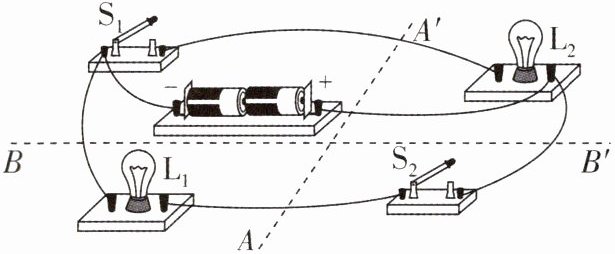

6 核心素养 科学思维 [2023 江苏苏州中考,中]如图,在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板(图中未画出)两侧,通过控制灯泡闪光次数来向对方发送不同信息,图中虚线表示可固定挡板的位置。则(B)

A.挡板沿 AA'固定,灯泡$ L_1$显示操控开关$ S_1$的人所发信息
B.挡板沿 AA'固定,灯泡$ L_1$显示操控开关$ S_2$的人所发信息
C.挡板沿 BB'固定,灯泡$ L_2$显示操控开关$ S_1$的人所发信息
D.挡板沿 BB'固定,灯泡$ L_2$显示操控开关$ S_2$的人所发信息

答案： 6.B 【解析】由图可知，两灯泡并联，开关$ S_1$控制灯泡$ L_2$，开关$ S_2$控制灯泡$ L_1$，为使两人能够分别向对方发送信息，开关$ S_1$和灯泡$ L_2$应位于挡板两侧，开关$ S_2$和灯泡$ L_1$应位于挡板两侧，即挡板应沿AA'固定，故B正确。
