《2025年初中必刷题九年级物理上册苏科版》

1 如图所示,用两个金属夹子将一根铅笔芯接入电路时小灯泡发光,说明铅笔芯是导体(填“导体”或“绝缘体”)。小夹子在铅笔芯上滑动的过程中,铅笔芯接入电路的长度影响了电阻的大小,导致小灯泡的亮度发生了变化。

答案： 导体 长度 【解析】小灯泡发光,则电路中有电流,说明铅笔芯是导体;小夹子在铅笔芯上滑动的过程中,铅笔芯接入电路的长度发生了变化,铅笔芯接入电路的电阻就发生了变化,从而改变了电路中的电流,导致小灯泡的亮度发生了变化。

如图所示,实验室中某个常用的滑动变阻器铭牌上标有“20Ω 2A”字样。下列关于这个滑动变阻器的说法中(D)
①当滑动变阻器通过2A的电流时,它连入电路的电阻为20Ω；
②它接入电路的最大阻值是20Ω；
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路中的电阻的；
④允许通过它的最大电流为2A。

A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确

答案： D 【解析】滑动变阻器铭牌上标有“20 Ω 2 A”,表示滑动变阻器连入电路的最大阻值是20 Ω,允许通过的最大电流是2 A,当变阻器中的电流为2 A时,它连入电路的电阻不一定为20 Ω,故①错误,②④正确;滑动变阻器是通过改变其接入电路中电阻丝的长度来改变接入电路中的电阻的,故③错误。故选D。

3 [2024浙江台州期末]如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左移动时,变阻器连入电路的阻值变大的是(D)

答案： D 【解析】A 滑片向左移动时,变阻器接入电路的电阻丝长度减小,其连入电路中的阻值变小,故A不符合题意；B 同时接入上方两个接线柱,相当于接入一根导线,滑片移动时,变阻器连入电路中的阻值不变,故B不符合题意；C 同时接入下方两个接线柱,相当于接入一个定值电阻,滑片移动时,变阻器连入电路中的阻值不变,故C不符合题意；D 滑片向左移动时,变阻器接入电路的电阻丝长度增大,连入电路中的电阻变大,故D符合题意。

4 [中]如图所示,请将滑动变阻器接入电路,要求：滑动变阻器的滑片向右滑动时灯泡变暗。

答案：
如图所示

5 [2025广西梧州期中]如图为某品牌风扇用于调速的电位器结构图,1、2、3是电位器的三个接线柱,如果要使滑片P顺时针转动时风扇转速加快(通过风扇的电流越大,风扇转速越快),下列连接方法正确的是(A)

A.1与2
B.2与3
C.1与3
D.以上连接方法都正确

答案： A 【解析】电位器通过改变接入电路中电阻片的长度来改变连入电路的电阻,从而改变电路中的电流达到改变风扇转速的目的;要使滑片P顺时针转动时风扇转速加快,即电路中电流变大,电位器接入电路的电阻变小,应接1、2两个接线柱,故选A。

6 [中]如图1是插入式电阻箱的结构示意图,图中A、B两个接线柱之间的电阻值是7Ω；如图2是旋盘式电阻箱的面板示意图,此时电阻箱的读数是5760Ω。

答案： 7 5760 【解析】插入式电阻箱中当铜塞插入时,该铜塞处对应的电阻丝会被短路,这部分电阻不连入电路,由图1可知,A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω;由图2可知,旋盘式电阻箱接入电路的阻值为R=5×1000Ω+7×100Ω+6×10Ω+0×1Ω=5760Ω。

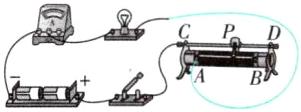

7 如图所示的电路中,A、B两点间电压U保持不变,当滑动变阻器的滑片P向a端移动时,电流表示数(B)
A.变小
B.变大
C.不变
D.无法判断

答案： B 【解析】由题图可知,滑动变阻器的aP段接入电路,bP段被电流表短路,电流表测量电路中的电流,当滑片P向a端移动时,滑动变阻器接入电路中的阻值减小,电路中的电流变大,因此电流表示数变大。
