《2025年初中必刷题九年级物理上册苏科版》

如图所示,某同学在实验时误把电流表并联在了灯$L_2$的两端,开关闭合后观察到的现象是(C)
A.两灯都不亮
B.两灯都亮

$C.L_1$亮$,L_2$不亮
D.电流表没有示数

答案： 1.C 【解析】题图中开关闭合后，由于电流表并联在$\text{L}_{2}$两端，且电流表相当于导线，则$\text{L}_{2}$短路，不亮，电路为$\text{L}_{1}$的简单电路，$\text{L}_{1}$亮，电流表测通过$\text{L}_{1}$的电流，有示数，故选C。

如图所示,下列说法正确的是(A)
A.只有②④正确
B.只有①②正确
C.只有③④正确
D.①②③④都正确

答案： 2.A 【解析】由图可知，只闭合开关$\text{S}_{1}$和$\text{S}_{2}$时，$\text{L}_{2}$短路，电路为$\text{L}_{1}$的简单电路，电流表测通过$\text{L}_{1}$的电流，故①错误，②正确；开关$\text{S}_{1}$、$\text{S}_{2}$、$\text{S}_{3}$都闭合时，电源短路，电流表和电源会被烧坏，但没有电流通过$\text{L}_{1}$和$\text{L}_{2}$，$\text{L}_{1}$和$\text{L}_{2}$不会被烧坏，故③错误；只闭合$\text{S}_{1}$和$\text{S}_{3}$时，$\text{L}_{1}$和$\text{L}_{2}$并联，电流表在干路上，测量干路电流，故④正确。故选A。

“用电流表测量通过小灯泡的电流”的部分电路如图所示,下列说法不正确的是(D)
A.用导线连接c、e,电流表只能测量通过灯泡$L_1$的电流
B.用导线连接d、e,电流表能测量通过灯泡$L_1$和$L_2$的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡$L_1$的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡$L_2$的电流

答案： 3.D 【解析】用导线连接c、e，此时只有灯泡$\text{L}_{1}$接入电路中，电流表只能测量通过灯泡$\text{L}_{1}$的电流，故A正确；用导线连接d、e，两个灯泡串联接入电路中，此时电流表既能测通过灯泡$\text{L}_{1}$的电流，也能测通过灯泡$\text{L}_{2}$的电流，故B正确；用两根导线分别连接a、d和c、e时，两个灯泡并联，电流表串联在$\text{L}_{1}$所在的支路中，测量的是通过$\text{L}_{1}$的电流，故C正确；用两根导线分别连接b、d和c、e，此时两个灯泡并联，电流表接在干路中，测量的是干路电流，故D错误。故选D。

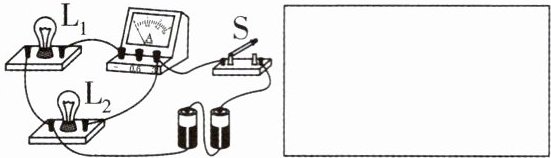

4 [2024江苏宿迁期末,中]根据实物图在方框内画出它的电路图。

答案：
4.如图所示

5 [2025江苏南通质检,中]如图所示,根据电路图中所标出的电流方向,在图中的A、B和C、D间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。

答案：
5.如图所示

【解析】题图中A、B和C、D间一个是电池，另一个是电流表；若C、D间是电流表，则电流表会使灯泡$\text{L}_{2}$短路，$\text{L}_{2}$中不会有电流通过，不符合题意，所以C、D间应是电池，A、B间应是电流表，由电路图知，经过灯泡$\text{L}_{2}$的电流方向是从上向下的，则经过灯泡$\text{L}_{1}$的电流方向是从右向左的，所以A接电流表的正接线柱，C接电源的正极。

6 [2024江苏淮安期中,中]如图是未完成连接的实物图,请用笔画线代替导线完成该电路的连接。要求：两灯并联,开关S在干路上,电流表测量干路电流(已知开关闭合后,干路中的电流为1A),导线不能交叉。

答案：
6.如图所示

(1)电源正极处电荷的“电势能”较高,理由是在电路中，电流从电源的正极经过用电器流向电源负极，依据水由高重力势能处向低重力势能处运动可知，电源正极处电荷的电势能较高。
(2)图(b)电路中对电荷做功,使其“逆流而上”的元件是电源。

答案： 7.（1）正 理由见解析 （2）电源
【解析】（1）在电路中，电流从电源的正极经过用电器流向电源负极，依据水由高重力势能处向低重力势能处运动可知，电源正极处电荷的电势能较高。（2）若要使水“逆流而上”，需要用抽水机对它做功，电路中的电源就类似于抽水机，对电荷做功，使电荷“逆流而上”发生定向移动，形成电流。
