《2025年初中必刷题九年级物理上册苏科版》

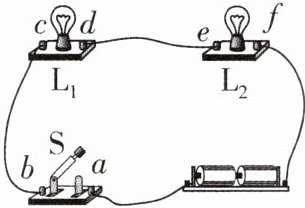

1[2025辽宁沈阳质检,中]如图所示,闭合开关S,两灯都不亮,当用一根导线分别连接a、b接线柱,c、d接线柱时,两灯都不亮;连接e、f接线柱时,只有一个灯泡发光。则电路故障可能是(B)

A.灯泡$L_1$短路
B.灯泡$L_2$断路
C.灯泡$L_2$短路
D.开关S断路

答案： B 【解析】由电路图可知，两灯泡串联，闭合开关，两灯均不亮，说明电路中某处可能断路，用一根导线的两端接触a、b接线柱或c、d接线柱时，两灯都不亮，当导线接触e、f接线柱时，只有一个灯泡发光，此时导线将灯L₂短路(L₂一定不发光)，所以此时一定是灯泡L₁发光(L₁灯丝完好)，此时电路处于通路状态(开关没有问题)，由此说明该电路的故障可能是L₂断路，故B正确。

如图所示电路中,已知电源电压为$6V,L_1、$$L_2$为两个不同规格的小灯泡,当开关S闭合后两灯都不亮。用电压表进行测量时,测得A、B两点之间的电压为零,B、C两点之间的电压为6V,则故障原因可能是(C)
A.开关S接触不良
B.灯泡$L_1$的灯丝断了
C.灯泡$L_2$的灯丝断了
D.灯泡$L_2$短路

答案： C 【解析】根据电路图可知，L₁、L₂串联，当开关S闭合后两灯都不亮，则故障为L₁、L₂都短路或电路断路，若L₁、L₂都短路，则用电压表分别测A、B和B、C两点之间的电压时，电压表示数均为零，与题意不符，所以电路故障为断路，用电压表测量时测得A、B两点之间的电压为零，则A、B两点到电源的部分发生了断路，用电压表测量时测得B、C两点之间的电压为6V，则B、C两点到电源的部分是通路，则故障为B、C两点之间断路，即灯泡L₂的灯丝断了，故C正确。故选C。

如图所示电路中,电源电压为6V,闭合开关S后,发现两灯均不发光,电流表的指针几乎不偏转,电压表的示数约为6V。两表接法均正确,则电路中可能出现的故障是(A)
A.灯泡$L_1$的灯丝熔断
B.开关接触不良
C.灯泡$L_1$被短路
D.电流表被烧坏

答案： A 【解析】根据电路图可知，两灯泡串联，电压表测量L₁两端电压，电流表测量电路中的电流。当开关S闭合时，电流表的指针几乎不偏转，L₁、L₂均不发光，说明电路故障可能是断路；电压表的示数约为6V，说明电压表与电源两极连通，则电流表、L₂、开关都没有断路，故障可能是L₁处出现断路，可能是L₁的灯丝熔断了。故选A。

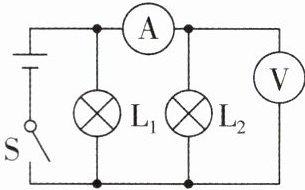

4[2025辽宁本溪期末,中]如图所示的电路中,电源电压不变,闭合开关S后,灯$L_1、$$L_2$都发光。一段时间后,其中一盏灯突然熄灭,另一盏灯仍发光,电流表、电压表的示数都变为0,产生这一现象的原因可能是(B)

A.灯$L_2$短路
B.电流表断路
C.灯$L_1$断路
D.灯$L_2$断路

答案： B 【解析】根据电路图可知，两灯泡并联，电压表测量电源电压，电流表测量通过L₂的电流；若其中一盏灯灭了，另一盏灯仍发光，电流表示数变为0，则说明电流表所在的支路出现了断路；电压表示数也为0，说明电压表与电源的两极之间是断开的，所以故障可能是电流表断路。

在如图所示的电路中,开关S闭合后,两灯均正常发光。若某一时刻,灯$L_1$的灯丝突然被烧断,下列说法中正确的是(C)
A.两只电流表示数均变小
B.两只电流表示数均变大

C.A_1$示数变小$,A_2$示数不变$
$D.A_1$示数变大$,A_2$示数不变

答案： C 【解析】由电路图可知，两灯泡并联，电流表A₂测L₂支路的电流，A₁测干路电流。当灯L₁的灯丝突然被烧断后，电路变为L₂的简单电路，两电流表都测通过L₂的电流；因并联电路各用电器独立工作、互不影响，所以电流表A₂的示数不变，由于并联电路干路电流等于各支路电流之和，所以电流表A₁的示数变小，故C正确。故选C。

6[2024山西太原质检,中]某同学采用如图所示的电路做电学实验,闭合开关后,以下分析正确的是(C)

A.若$L_1$短路,电流表有示数,电压表无示数
B.若$L_1$断路,电流表无示数,电压表有示数
C.若$L_2$短路,电流表有示数,电压表无示数
D.若$L_2$断路,电流表有示数,电压表有示数

答案： C 【解析】如果L₁短路，电流表和电压表都有示数，故A错误；如果L₁断路，则电路断路，电流表和电压表都没有示数，故B错误；如果L₂短路，L₂相当于导线，电流表有示数，但是电压表被短路，因此电压表没有示数，故C正确；如果L₂断路，则电路断路，电流表几乎没有示数，但是电压表两个接线柱能通过L₁和电流表连接到电源的两极，此时电压表有示数，接近电源电压，故D错误。故选C。
