《2025年初中必刷题九年级物理上册苏科版》

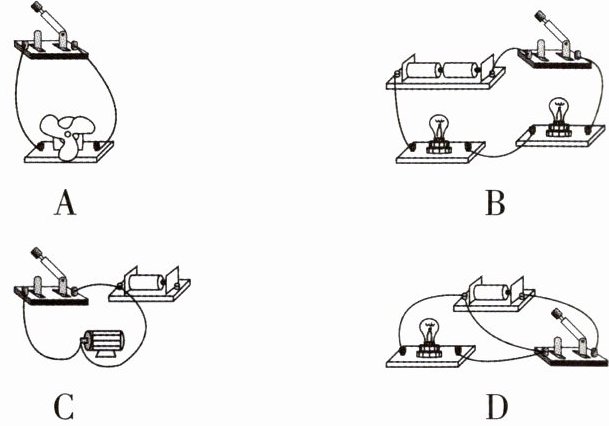

1 [2025辽宁沈阳调研,中]在如图所示的各电路中,开关闭合后,用电器都能工作的是 (B)

答案： B【解析】A中的电路没有电源,开关闭合后用电器不能工作,故A错误;B中当开关闭合后,形成通路,两灯泡中都有电流流过,两灯都能发光,故B正确;C中当开关闭合后,电源没有连入电路,电路中没有电流,用电器不能工作,故C错误;D中当开关闭合后,电源两极被导线直接连接,电源短路,灯泡不能工作,故D错误。故选B。

如图所示的电路中,开关都闭合后两个灯泡都短路的是 (D)

答案： D【解析】A和B中开关都闭合后,两灯泡中都有电流流过,均不会短路,故A、B不符合题意;C中开关都闭合后,右侧上面的灯泡的两端被导线相连,该灯泡短路,另一个灯泡中有电流通过,能发光,没有短路,故C不符合题意;D中开关都闭合后,电源的两端被导线直接相连,会造成电源短路,两个灯泡都不发光,即两个灯泡都短路,故D符合题意。故选D。

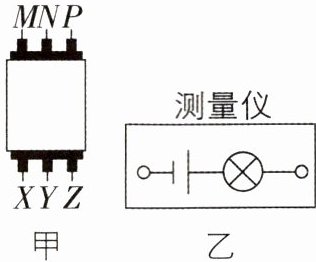

3 [2025陕西安康期中,中]现代建筑的电线多是敷设墙体中的。如图甲是高层建筑的墙体中绞在一起的三根电线,可以用如图乙所示的“测量仪”把三根电线区分开。小华将$N$、$P$连在一起时,小明将“测量仪”的两端分别与$X$、$Z$相连,小灯泡发光;小华将$M$、$P$连在一起时,小明将“测量仪”的两端分别与$X$、$Y$相连,小灯泡发光。下列说法正确的是 (A)

A.$M和Y$在同一根电线上
B.$M和X$在同一根电线上
C.$N和X$在同一根电线上
D.$P和Z$在同一根电线上

答案： A【解析】小华将N、P连在一起时,小明将“测量仪”的两端分别与X、Z相连,小灯泡发光,说明电路是通路,说明未连入的M和Y在同一根电线上。同理,小华将M、P连在一起时,小明将“测量仪”的两端分别与X、Y相连,小灯泡发光,说明N和Z在同一根电线上。由上述分析可知,M和Y在同一根电线上,N和Z在同一根电线上,P和X在同一根电线上,故A正确,B、C、D错误。

如图是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片$A$、$B$、$C$和报警电路组成。当文物被搬离展示台时,金属片$B在弹簧弹力的作用下与金属片A$、$C$分开,这时灯亮(填“亮”或“不亮”),电铃响(填“响”或“不响”)。

答案： 亮 响【解析】当文物被搬离展示台时,金属片B在弹簧弹力的作用下与金属片A、C分开,灯泡和电铃中均有电流通过,此时灯亮,电铃响。

5 [偏难]小明设计了烟花定时自动点火装置,原理如图所示。装置中的点火器中有电流通过时,会自动点燃烟花,定时器相当于一个开关,可控制点火时间。为完善设计方案,还需要在a(填“$a$”或“$b$”)处安装一个开关$S$,断开此开关时,指示灯熄灭,整个装置停止工作。点燃烟花前,定时器是闭合(填“断开”或“闭合”)的。加装定时器的目的是进行倒计时,延时点燃烟花,避免点燃烟花时造成人员伤害(合理即可)。

答案： a 闭合 进行倒计时,延时点燃烟花,避免点燃烟花时造成人员伤害(合理即可)【解析】由题知,断开开关,指示灯熄灭,整个装置停止工作,所以该开关应控制整个电路,由电路图可知,开关S应安装在a处;点燃烟花前,为使点火器短路,定时器应是闭合的。加装定时器的目的是进行倒计时,延时点燃烟花,避免点燃烟花时造成人员伤害。

(1)按照电学实验的基本操作规则,连接电路前,小明应该将开关断开。
(2)小明将开关$S$断开,然后把灯泡$L_{2}$两端的接线柱用一根导线相连接,小明再次闭合开关$S$,灯泡$L_{2}$不发光。
(3)受上面实验现象的启发,为了让两盏灯同时熄灭,小明认为可以不断开开关,将一根导线同时连接图中灯泡$L_{2}的左端接线柱和灯泡L_{1}$的右端接线柱即可。根据所学知识,我们应该告诉小明不能这样操作,具体原因是这样操作会造成电源短路。

答案：
(1)断开
(2)不发光
(3)不能 电源短路【解析】
(1)为了保护电路,连接电路前,开关应该断开。
(2)将开关S断开,然后把灯泡L₂两端的接线柱用一根导线相连接,再次闭合开关S,导线将灯泡L₂短路,灯泡L₂不发光。
(3)用一根导线同时将灯泡L₂的左端接线柱和灯泡L₁的右端接线柱连接起来,此时电源短路,会烧坏电源,故不能这样操作。
刷有所得
本题中采用了逻辑推理的排他法,小灯泡发光,但不能直接确定接入电路的4个端点哪两个是在同一根电线上的,可以确定未连入的两个端点必然是在同一根电线上的,这个是解题的关键。
关键点拨
串联电路中,电流只有一条路径,并联电路中电流有多条路径,可闭合开关进行分析判断。
