《2025年初中必刷题九年级物理上册苏科版》

1 [2024江苏镇江质检,中]甲变阻器标有“50Ω 1.5A”,乙变阻器标有“10Ω 2.5A”,两变阻器瓷筒的粗细、长度一样,电阻丝由同种材料制成,则(B)
A.甲的电阻丝较粗
B.乙的电阻丝较粗
C.两变阻器的电阻丝粗细相同
D.无法判定

答案： B 【解析】由变阻器的规格可知,甲变阻器的最大阻值比乙大;由题知,两变阻器瓷筒的粗细、长度一样,电阻丝由同种材料制成,若甲的电阻丝较粗(横截面积大),则甲密绕的匝数较少,导致甲电阻丝的长度较短,则甲变阻器的最大阻值较小,不符合题意;若乙的电阻丝较粗(横截面积大),则乙密绕的匝数较少,导致乙电阻丝的长度较短,则乙变阻器的最大阻值较小,符合题意;若两变阻器的电阻丝粗细相同,则两电阻丝密绕的匝数相同,即电阻丝长度相同,最大阻值相同,不符合题意。
方法点拨 滑动变阻器是通过改变接入电路中电阻丝的长度来改变其接入电路电阻大小的。滑动变阻器的正确接法是上下接线柱各接一个,若要使滑片移动时变阻器连入电路的电阻变大,则下边连入电路的接线柱与滑片之间电阻丝的长度变长。
关键点拨 本题运用了逆向思维法。滑动变阻器的滑片靠近下面所选用的接线柱时,变阻器接入电路的电阻变小;远离下面所选用的接线柱时,变阻器接入电路的电阻变大。可简记为“近下电阻小,远下电阻大”。

2 [2024江苏南通期末,中]如图,S为单刀三掷开关,A、B、C为三个触点,MM'和NN'为两根相同的电阻丝,下列说法正确的是(A)

A.S和A接触,P向右移动灯泡变暗
B.S和B接触,P向右移动灯泡变亮
C.S和C接触,P向左移动灯泡变亮
D.S和C接触,P向右移动灯泡变暗

答案： A 【解析】S和A接触,MP、NP段电阻丝接入电路,P向右移动,MP、NP段接入电路的电阻丝长度增大,则电路中的电阻变大,电路中的电流将变小,灯泡变暗,故A正确;S和B接触,M'P、NP段电阻丝接入电路,P向右移动时,M'P、NP段接入电路的电阻丝的总长度不变,电路中的电阻不变,电路中的电流不变,灯泡亮度不变,故B错误;S和C接触,NN'电阻丝全部接入电路,无论P怎样移动,电阻丝接入电路的长度均不变,则电路中的电阻不变,电路中的电流不变,灯泡亮度不变,故C、D错误。

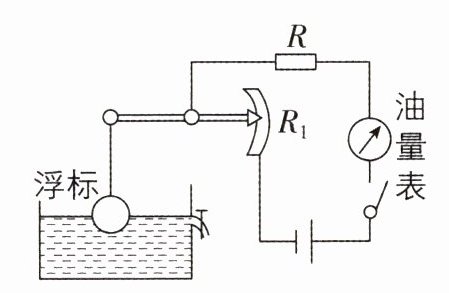

3 [2024山东泰安质检,中]如图是自动测定油箱内油量的装置,当油位上升时,关于油量表和$R_1$接入电路中的电阻情况,下列说法正确的是(B)

A.油量表相当于电流表$,R_1$接入电路的电阻变大
B.油量表相当于电流表$,R_1$接入电路的电阻变小
C.油量表相当于电压表$,R_1$接入电路的电阻变大
D.油量表相当于电压表$,R_1$接入电路的电阻变小

答案： B 【解析】由图可知,油量表串联在电路中,所以油量表是由电流表改装而成的;由图可知,油位上升时,浮标上移,在杠杆的作用下滑片下移,R₁接入电路中的电阻变小,故B正确。

4 [2025江苏淮安期中,中]如图是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的是(灯泡不会损坏)(C)

答案： C 【解析】A图中灯泡和滑动变阻器的滑片以下部分被导线短路,灯泡不亮,滑动变阻器不能调节灯泡的亮度,故A不符合题意。B图中滑动变阻器的滑片以上部分被导线短路,灯泡和滑动变阻器的滑片以下部分是并联的,灯泡两端电压始终等于电源电压,所以滑动变阻器不能改变灯泡的亮度,故B不符合题意。C图中滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,能改变其连入电路中的电阻,改变电路中的电流,改变灯泡的亮度,故C符合题意。D图中灯泡和滑动变阻器都被导线短路,灯泡不能发光,滑动变阻器不能调节灯泡的亮度,故D不符合题意。故选C。

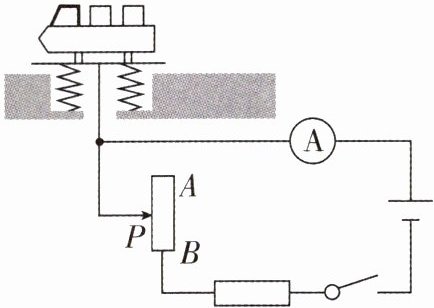

5 [中]如图是大型电子地磅的电路图。当称重物时,在压力作用下滑片P向下端滑动,变阻器连入电路的电阻变小,电流表的示数变大(两空均填“变大”“变小”或“不变”)。这样把重物对应的质量刻在电流表的刻度盘上,就可以读出被称重物的质量。

答案： 变小 变大 【解析】滑片P向下滑动→PB段变短→变阻器连入电路的电阻变小→电流表的示数变大。

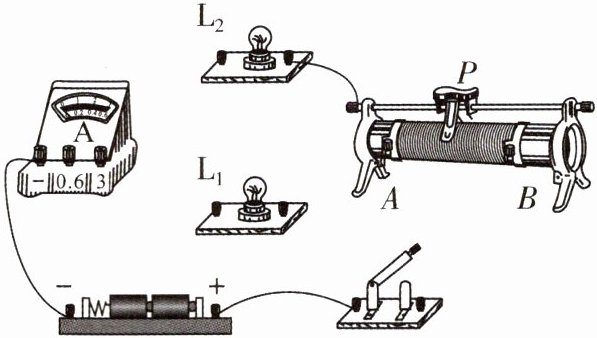

6 核心素养科学思维[中]如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补全电路。要求：
(1)两灯泡并联；
(2)电流表测通过灯$L_1$的电流,约为0.4A；
(3)闭合开关后,向A端移动滑动变阻器的滑片P,灯$L_2$变暗,灯$L_1$亮度不变；
(4)导线不能交叉。

答案：
如图所示
