《2025年初中必刷题九年级物理上册苏科版》

一、选择题(每小题7分,共28分)
1下列估测的数据中,最接近实际的是(B)
A.中考考场内的温度约为5℃
B.初中物理课本的长度约为26cm
C.一支中性笔的质量约为500g
D.家用电冰箱正常工作时的电流约为10A

答案： B 【解析】中考考场内的温度约为25℃，A错误；初中物理课本的长度约为26 cm，B正确；一支中性笔的质量约为10 g，C错误；家用电冰箱正常工作时的电流约为1 A，D错误。

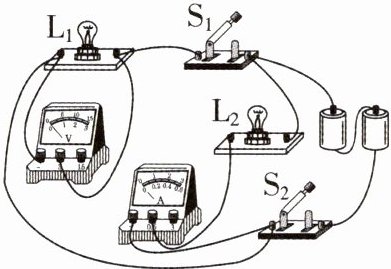

2[2024四川眉山中考,中]如图所示电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是(C)

A.小灯泡$L_1$与$L_2$串联
B.电流表测量电路的总电流
C.若只断开$S_1,$小灯泡$L_1$熄灭$,L_2$正常发光
D.若灯$L_1$突然熄灭,则是因为电压表发生断路

答案： C 【解析】由图知，闭合开关S₁、S₂，两灯并联，电流表串联在L₂所在的支路中，则电流表测量通过L₂的电流，故A、B错误；因为并联电路中各支路独立工作、互不影响，S₁在L₁所在支路，所以只断开开关S₁时，L₁熄灭，L₂仍正常发光，故C正确；电压表并联在L₁的两端，电压表发生断路时，L₁不会熄灭，故D错误。

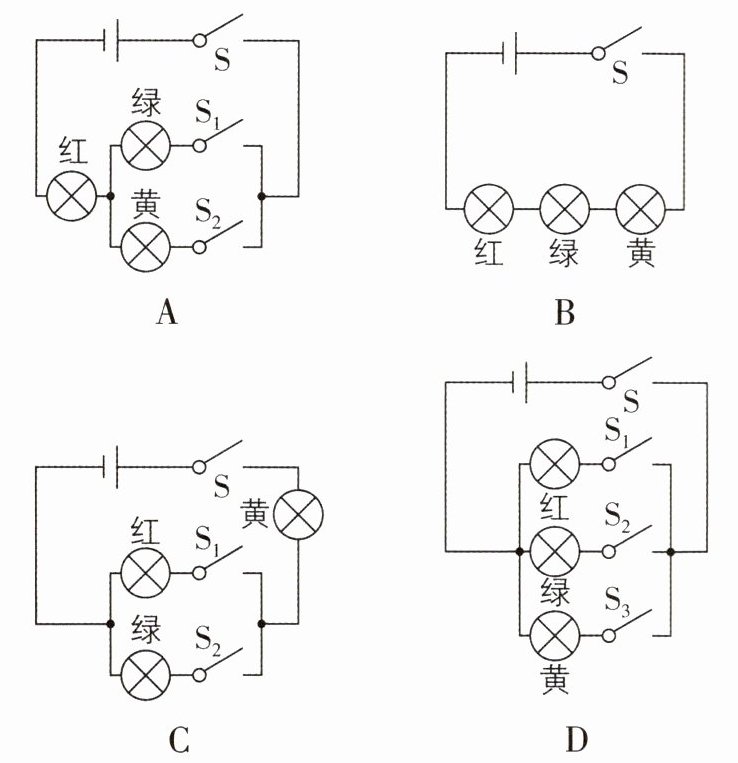

3[2024江苏常州调研,中]过马路要遵守“红灯停、绿灯行、黄灯等一等”的规则,用小灯泡、电池、开关和导线来模拟路口的交通信号灯,要求红、绿、黄灯可独立发光。下列电路图中符合设计要求的是(D)

答案： D 【解析】由串、并联电路的特点可知，要使红、绿、黄灯可独立发光，则应将三个灯泡并联接入电路中，故D正确。

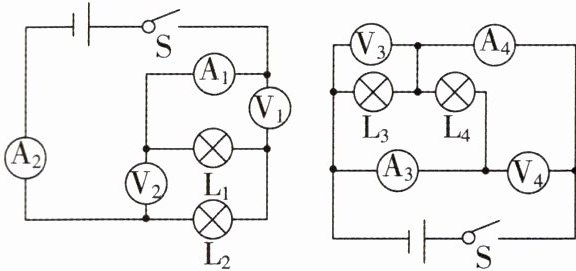

4[2025北京海淀区质检,中]如图所示的电路,闭合开关,电路中各元件均能工作,图中电流表$A_1、$$A_2、$$A_3、$$A_4$对应的示数分别为$I_1、$$I_2、$$I_3、$$I_4,$电压表$V_1、$$V_2、$$V_3、$$V_4$对应的示数分别为$U_1、$$U_2、$$U_3、$$U_4,$下列说法正确的是(D)


$A. I_1＜I_2,U_1= U_2,I_3= I_4,U_3＞U_4$
$B. I_1= I_2,U_1＜U_2,I_3= I_4,U_3= U_4$
$C. I_1= I_2,U_1= U_2,I_3= I_4,U_3＞U_4$
$D. I_1= I_2,U_1＜U_2,I_3＜I_4,U_3= U_4$

答案： D 【解析】闭合开关，由图可知，左图中灯泡L₁与L₂串联，电流表A₁和A₂均测电路中的电流，电压表V₁测L₁两端的电压，电压表V₂测电源电压，由于串联电路中各处的电流相等，所以电流表A₁与A₂的示数相等，即I₁=I₂，由于串联电路电源电压等于各部分电路两端的电压之和，所以电压表V₁的示数小于V₂的示数，即U₁＜U₂。右图中灯泡L₃与L₄并联，电流表A₃测通过L₄的电流，电流表A₄测干路电流，电压表V₃测L₃两端的电压，电压表V₄测电源电压，由于并联电路中干路电流等于各支路电流之和，所以电流表A₃的示数小于A₄的示数，即I₃＜I₄；由于并联电路各支路两端的电压相等，且等于电源电压，故电压表V₃的示数等于V₄的示数，即U₃=U₄。综上可知，D正确，A、B、C错误。

二、填空题(每空6分,共30分)
5[中]如图所示的电路中,要使灯泡$L_1$和$L_2$并联,应该只闭合开关S₁、S₃；要使灯泡$L_1$和$L_2$串联,应该只闭合开关S₂；如果只闭合开关$S_1、$$S_2,$该电路会形成电源短路。

答案： S₁、S₃ S₂ 电源短路 【解析】要使灯泡L₁和L₂并联，电流应从电源正极出发，分别经过两个灯泡后再汇合，然后回到电源的负极，则应该只闭合开关S₁、S₃；要使灯泡L₁和L₂串联，电流应从电源正极出发后依次经过两个灯泡，则应该只闭合开关S₂；如果只闭合开关S₁和S₂，则导线直接将电源两极相连，形成电源短路。

如图甲是一个能吹冷风或热风的电吹风(电吹风中有电热丝和电动机,电吹风工作时不能只发热不吹风)的简化电路。图甲中A(填“A”或“B”)是电热丝,另一个则是用于吹冷风的电动机。如图乙所示,如果要将小灯泡$L_1$和$L_2$并联连接,则a内的电表应为电压表。

答案： A 电压 【解析】由图甲可知，当S₁和S₂都闭合时，A与B并联，它们同时工作，吹出的应是热风；而当S₁闭合，S₂断开时，A所在支路没有接通，只有B工作，故吹出的应是冷风，所以此时工作的是电动机，则B是电动机，由此可知A是电热丝。图乙中当开关闭合后，要使小灯泡L₁和L₂并联，则ⓐ内的电表应是电压表，ⓑ内的电表应是电流表。

三、作图题(每小题6分,共12分)

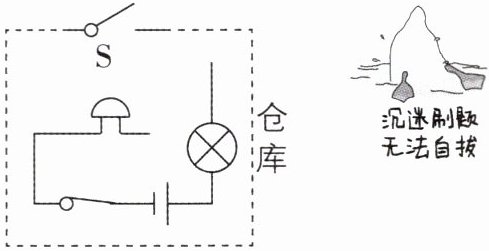

7[中]小明要为仓库设计一个自动防盗报警电路。要求：仓库门关闭(相当于开关S闭合)时灯亮电铃不响,仓库门被打开(相当于开关S断开)时,电铃发声自动报警,且灯仍亮,请你将如图所示的电路补充完整,使之符合设计要求。

答案：
如图所示
