《2025年初中必刷题九年级物理上册苏科版》

1 [2025陕西西安质检,中]在“探究串联电路中电流、电压的特点”时,设计的实验如下。
探究一:串联电路中电流的特点。

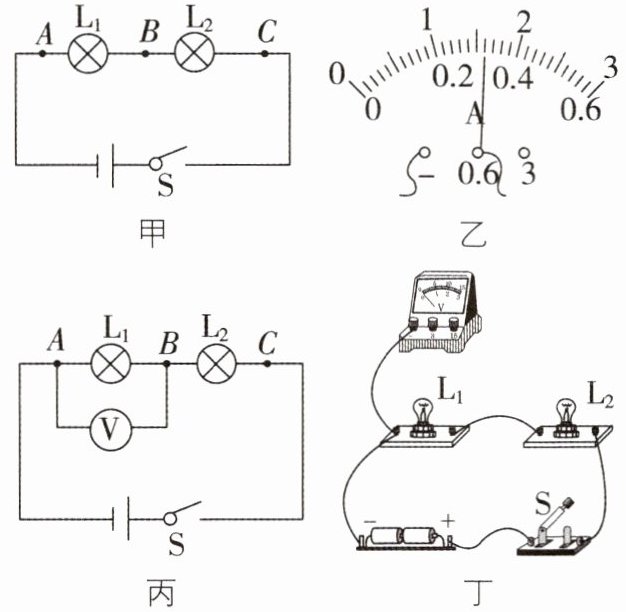

(1)如图甲所示,连接电路时,开关应该断开,这样做的目的是防止连接电路时因电路发生短路(填“短路”或“断路”)而导致电流过大损坏电路元件。
(2)第2次实验中,B点的电流表的示数如图乙所示,则电流为0.32A。
(3)实验数据记录如表,分析数据可得出串联电路中电流的规律是$I_{A}=I_{B}=I_{C}$(写出表达式)。
|实验序号|$I_{A}/A$|$I_{B}/A$|$I_{C}/A$|
|1|0.18|0.18|0.18|
|2|0.32| |0.32|
|3|0.50|0.50|0.50|
探究二:串联电路中电压的特点。
(4)根据图丙电路图,请在图丁中用笔画线代替导线将实物图补充完整。
如解析图所示
(5)根据图丙连接好电路,闭合开关,发现$L_{1}$、$L_{2}$均不发光,电压表有示数且示数接近电源电压,则电路中出现的故障可能是$L_{1}$断路。
(6)用电压表正确测量灯泡$L_{1}$两端的电压之后,不能(填“能”或“不能”)只将A点的导线改接到C点测$L_{2}$两端的电压,理由是电压表的正负接线柱会接反。
(7)为了验证结论的普遍性,可以更换不同规格的灯泡重复多次实验,除此之外,还可以采用的方法是更换不同规格的电源(合理即可)。

答案：
1.
(1)断开 短路
(2)0.32
(3)$I_{A}=I_{B}=I_{C}$
(4)如解析图所示

(5)$L_{1}$断路
(6)不能
电压表的正负接线柱会接反
(7)更换不同规格的电源(合理即可)

2[2025 贵州铜仁期中，中]行是知之始，知是行之成，追求真理的路上离不开亲身的探索。生活物理实验小组的小凤和小明同学一起探究并联电路中电流、电压的关系。

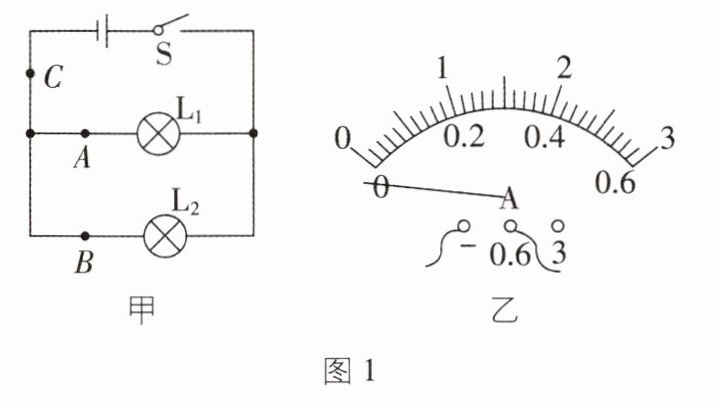

(一)小凤同学用图1甲所示实验电路探究“并联电路中电流的规律”。
(1)为了探究并联电路中电流的关系,小凤依次把电流表接入图1甲中的A、B、C三处。闭合开关前,发现电表指针如图1乙所示,出现这种现象的原因是电流表正负接线柱接反了。
(2)为了使探究得出的结论具有普遍性,应多次实验,关于对灯泡的选择,以下几种方案中最佳的是(C)(填字母)。
A.每次都选择相同规格的灯泡
B.每次都选择不同规格的灯泡
C.分别选择相同规格和不同规格的灯泡各做几次实验
(3)表格中是小凤同学在实验中测得的实验数据。由实验数据可得出的实验结论是$I_{C}=I_{A}+I_{B}$(用$I_{A}$、$I_{B}$、$I_{C}$表示)。
|A点电流$I_{A}/A$|B点电流$I_{B}/A$|C点电流$I_{C}/A$|
|0.16|0.16|0.32|
|0.22|0.30|0.52|
|0.24|0.36|0.60|

答案： (一)
(1)电流表 电流表正负接线柱接反了
(2)C
(3)$I_{C}=I_{A}+I_{B}$
