《2025年初中必刷题九年级物理上册苏科版》

1[2025江苏盐城期中,中]如图(a)所示的电路,闭合开关S后,两个电压表指针的偏转情况均如图(b)所示,则$L_1$和$L_2$两端的电压分别为(A)
A.8V 2V
B.10V 2V
C.2V 8V
D.2V 10V

答案： A

如图甲所示的电路中,电源由两节新干电池组成,闭合开关后$,L_1、$$L_2$正常发光。若将图乙中电压表的两个导线夹夹在灯泡$L_1$两端(电压表中电流正进负出),则将出现的现象描述正确的是(C)

答案： C

3[2025重庆质检,偏难]爱动手实验的小袁同学连接了如图所示的实物图,以下描述正确的是(D)
A.当只闭合开关$S_1$时,此时电压表有示数,并且等于电源电压
B.当只闭合开关$S_1、$$S_2$时,电流表$A_1$有示数,电压表有示数
C.当只闭合开关$S_1、$$S_3$时,两个电流表均没有示数
D.当开关$S_1、$$S_2、$$S_3$都闭合时,两个电流表有示数,电压表没有示数

答案： D

电鳗是一种能进行短暂强力放电的淡水鱼,它的肌肉组织几乎都能放电,有很多放电体,电鳗放电时,每个放电体像一个小电池,可产生150毫伏的电压,许多个“小电池”组装起来,放电时电压高达600V,这种高电压只能维持非常短暂的时间。电鳗放电时可看成是电路中的电源(填“电源”或“用电器”),为获得高达600V的电压,需要4000个“小电池”串联起来。

答案： 电源 4000 串

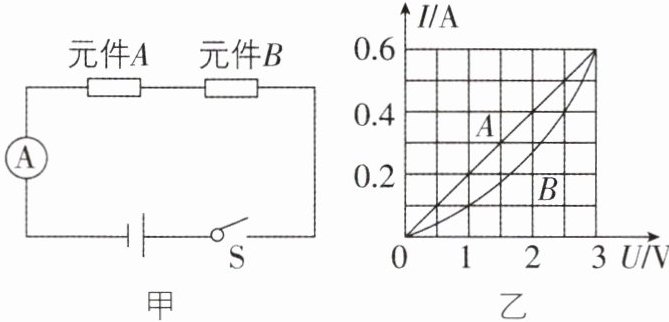

5[2025山东青岛期末,中]如图甲所示的电路中有两个电路元件A和B,流过元件的电流与元件两端电压的关系如图乙所示,闭合开关S,这时电流表的示数为0.4A,则电源电压为4.5V;若将A、B并联在另一个电源下,且干路电流为0.9A,那么电源电压为2.5V。

答案： 4.5 2.5

6核心素养科学思维[难]如图所示的电路中,a、b、c分别表示电流表或电压表,且都为理想电表,则下列各组电表示数中可能实现的是(B)

A.a的示数为1A,b的示数为2V,c的示数为0.5A
B.a的示数为2V,b的示数为1A,c的示数为0.5A
C.a的示数为0.5A,b的示数为1A,c的示数为2V
D.a的示数为2V,b的示数为0.5A,c的示数为1A

答案： B
