《2025年初中必刷题九年级物理上册苏科版》

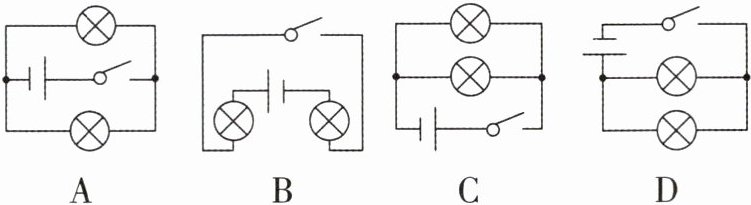

1 [2025 四川成都质检]如图所示,下列电路中属于串联电路的是(B)

答案： 1.B 【解析】
串联
并联
电路中有无分支点
没有
有
电流路径
只有一条
多条
B中闭合开关后电流只有一条路径，A、C、D中闭合开关后电流有多条路径。故选B。

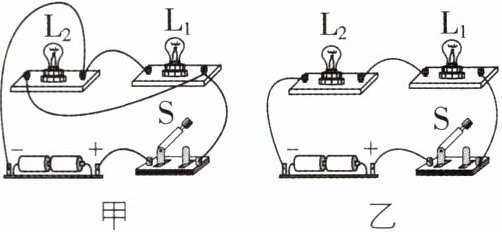

2 [2025 江苏盐城调研]小李在做实验时,利用两只灯泡分别连出图甲、乙两个电路,以下说法正确的是( C )


A.甲电路中,闭合开关 S,两灯都发光,取下$ L_2$后$,L_1$不发光
B.甲电路中,闭合开关 S,用一根导线将$ L_1$两端的接线柱相连$,L_1$不发光$,L_2$发光
C.乙电路中,闭合开关 S,用一根导线将$ L_2$两端的接线柱相连$,L_1$发光$,L_2$不发光
D.乙电路中,闭合开关 S,用一根导线将电源两端的接线柱相连,这是允许的安全电路

答案： 2.C 【解析】甲电路中，闭合开关S，两灯并联，都发光，若取下$ L_2$，$ L_1$仍发光；若用一根导线将$ L_1$两端的接线柱相连，则电源两极被导线直接连接，会形成电源短路，$ L_1$、$ L_2$均不发光，故A、B错误。乙电路中，闭合开关S，两灯串联，若用一根导线将$ L_2$两端的接线柱相连，$ L_2$被短路，$ L_2$不发光，$ L_1$仍能发光；若用一根导线将电源两端的接线柱相连，会造成电源短路，这是不允许的，故C正确，D错误。

3 [2024 江苏常州质检]如图所示,要使灯泡$ L_1$和$ L_2$并联,应该只闭合开关$ S_1$和$ S_3$；要使灯泡$ L_1$和$ L_2$串联,应该只闭合开关$ S_2$。

答案： 3.$ S_1$和$ S_3$ $ S_2$ 【解析】由图可知，要使灯泡$ L_1$和$ L_2$并联，应使两灯“首首相连，尾尾相连”，则应只闭合开关$ S_1$和$ S_3$；要使灯$ L_1$、$ L_2$组成串联电路，应使两灯“首尾相连”，则应只闭合开关$ S_2$。

4 [2024 陕西西安期末]如图是一个简化了的玩具警车的部分电路图。灯泡 L 与小电动机 M 是并联的,开关$ S_1$控制灯泡$ L,S_2$控制电动机。请你将电路补充完整。

答案：
4.如图所示

5 左、右两灯分别代表小汽车的左、右转向灯,请你用笔画线代替导线完成图中用单刀双掷开关控制这两盏灯的电路。

答案：
5.如图所示

如图是一种烹饪工具——空气炸锅,使用它时发现：当同时闭合定时开关$ S_1$和温控开关$ S_2$时产生热风；仅闭合定时开关$ S_1$时产生冷风；不会只发热不吹风。则其电路可能是图中的(D)

答案： 6.D 【解析】空气炸锅工作时，可以单独产生冷风，也可以产生热风，但不能只发热不吹风，说明电动机和发热管是并联的，且发热管所在支路有单独的开关控制，则$ S_1$在干路中，$ S_2$在发热管所在的支路中，故D正确。

7 [2025 四川成都期中,中]如图所示,纸盒外有两个小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)


A.盒内一定有两节电池
B.盒内一定有电源供电
C.两灯泡一定是串联关系
D.两灯泡一定是并联关系

答案： 7.B 【解析】纸盒外有两个小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮，说明盒内一定有电源，但不一定是两节电池，故A错误，B正确；闭合开关两灯都亮，断开开关两灯都不亮，则两灯可能串联，也可能并联（开关在干路上），故C、D错误。
