《2025年初中必刷题九年级物理上册苏科版》

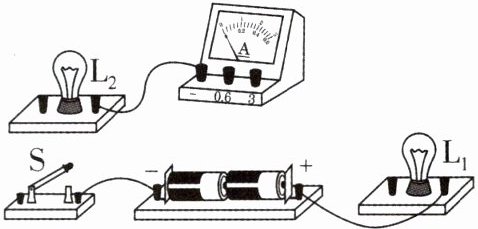

8[2024江苏常州质检,中]请用笔画线代替导线将如图所示的电路补充完整。要求：两灯并联,电流表测量通过$L_2$的电流,S只控制$L_1,$导线不能交叉,电流表接小量程。

答案：

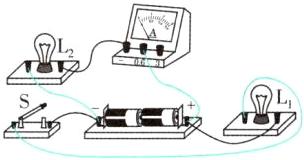

如图所示

(1)在连接电路时,开关应该断开。图甲是小明已经连接的部分电路,请用笔画线代替导线在图中增加一条导线,使得电压表测量$L_2$两端的电压。
(2)图乙所示的电路图中,用电压表接在ab两点之间时,闭合开关,电压表的指针偏转情况如图丙所示,电压表的读数为2.8V。
(3)小明依次将电压表接入到电路中的ab、cd、ef两点之间,发现电压表示数相等。由此他得到结论：并联电路中,各支路两端的电压相等。小明得出结论的过程不科学,接下来应该进行的操作是A。
(4)小明发现家里客厅的灯比卧室的灯亮,两灯对应的电压$U_1$和$U_2$的大小关系是$U_1$=$U_2$。

答案：
(1)断开 如图所示
(2)2.8
(3)不科学 A
(4)= 【解析】
(1)在连接电路时，为了保护电路，开关必须断开；测量L₂两端电压时，应该让电压表并联在L₂两端，如答案图所示。
(2)观察图丙可知，电压表的测量范围为0~3 V，分度值为0.1 V，故电压表的示数为2.8 V。
(3)只做一次实验就得出的结论具有偶然性，所以小明得出结论的过程不科学；改进的措施是换用不同规格的小灯泡进行多次实验，故选项A正确。
(4)家庭电路中的用电器并联接入电路，根据并联电路中各支路两端的电压相等可知，两灯对应的电压U₁和U₂相等。

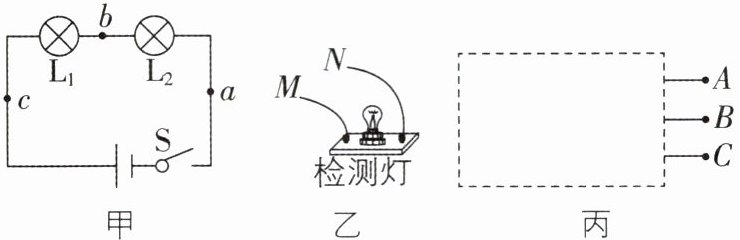

10[2024四川成都质检,中]电学实验课上,同学们首先连接了如图甲所示的电路。

(1)小王同学实验发现,当开关S闭合时,灯$L_1、$$L_2$均不亮。用一根导线探究故障,当把导线并联在灯$L_1$两端时,发现灯$L_2$亮,灯$L_1$不亮；当把导线并联在灯$L_2$两端时,发现两灯都不亮,由此可知______。
A. 灯$L_1$短路 B. 灯$L_1$断路
C. 灯$L_2$短路 D. 灯$L_2$断路
(2)另一组的小张同学,闭合开关S后,发现灯$L_1、$$L_2$仍然不亮,他用如图乙所示的检测灯探究故障,当把检测灯并联在灯$L_1$两端时,发现三个灯都不亮；当把检测灯并联在灯$L_2$两端时,发现灯$L_1$不亮,但检测灯正常发光,由此可知$L_1______,L_2______。$(均填“短路”或“断路”)
(3)如图丙所示,电学黑箱内有两盏灯,A、B、C是盒外三个接线柱,将电源正、负极接在A、B或B、C两端时只有一盏灯发光,接在A、C两端时,两盏灯均发光,由此说明电学黑箱内的导线有一个公共交叉点O,则没有灯的导线段是______(填“AO”“BO”或“CO”)。

答案：

(1)B
(2)短路 断路
(3)BO 【解析】
(1)电路中灯L₁与L₂串联，当开关S闭合时，灯L₁、L₂均不亮，则原因不是某一个灯泡短路，故A、C错误；当把导线并联在灯L₁两端时，发现灯L₂亮，灯L₁不亮，则可能是L₁发生断路，当把导线并联在灯L₂两端时，发现两灯都不亮，即可确认是L₁断路，故D错误，B正确。
(2)当把检测灯并联在灯L₁两端时，三个灯都不亮，这有四种可能：①L₁、L₂均断路，②L₁、L₂均短路，③L₁短路、L₂断路，④L₁正常、L₂断路；当把检测灯并联在灯L₂两端时，发现灯L₁不亮，但检测灯正常发光，此现象说明检测灯与电源两端是连通的，排除了L₁正常、L₁断路和L₂短路的可能性，即①②④三种可能性排除，确认③正确，即L₁短路，L₂断路。
(3)根据题中描述的检测现象，推断电学黑箱内两盏灯与盒外三个接线柱的连接方式如图所示，故没有灯的导线段是BO。
