《2025年高效精练九年级物理上册苏科版》

15. 如图所示,电源电压保持不变,闭合开关 $ S $ 后,两灯均发光(设灯丝电阻不变),电压表示数为 $ U $,过一段时间后,突然两灯均熄灭,且有一个电表的示数变大,已知两灯中仅有一个出现了故障.请你判断故障情况是______$L_{2}$断路;若此时电压表是示数为 $ 4U $,则小灯泡 $ L_{1} $、$ L_{2} $ 的电阻之比为______$3:1$;排除故障后,将小灯泡 $ L_{1} $、$ L_{2} $ 的位置互换,则示数一定不发生变化的是______电流(电流/电压/电流和电压)表.

答案： $L_{2}$断路 $3:1$ 电流

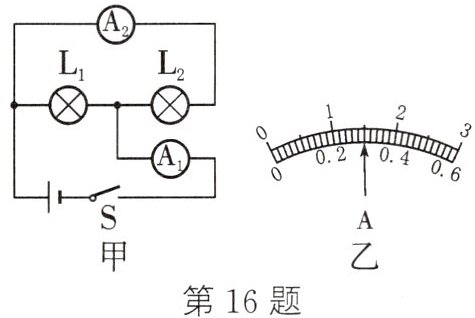

16. (2024·大埔期末)在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则 $ L_{1} $ 和 $ L_{2} $并联,流过 $ L_{1} $ 的电流是1.2A;流过 $ L_{2} $ 的电流是0.3A.

答案： 并联 1.2 0.3

17. 如图所示,闭合开关 $ S $,电路将是短路,要使电路中的两灯串联,则应拆除导线$b$、$c$.

答案： 短 $b$、$c$

18. 如图所示电路中,电源电压保持不变,开关 $ S_{1} $ 始终闭合.当开关 $ S_{2} $ 断开时,灯 $ L_{1} $、$ L_{2} $ 是串联的;当开关 $ S_{2} $ 闭合时,灯 $ L_{2} $ 会被短路,电压表示数变大(变大/变小/不变).

答案： 串 被短路 变大

19. (2024·肥西)如图所示,$ a $、$ b $、$ c $ 是三个电表,且电路连接没有错误,两个灯泡均正常发光,已知 $ a $、$ b $、$ c $ 三个电表读得的数值依次为 $ 1.5 $、$ 1.2 $、$ 2.5 $(单位是 $ A $ 或 $ V $).则通过 $ L_{1} $ 的电流是0.3A,$ L_{1} $ 两端电压的是2.5V.

答案： 0.3 2.5

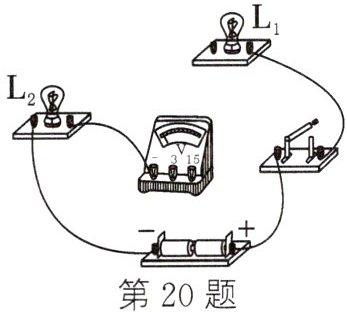

20. 如图所示实物电路,请用笔画线代替导线按要求完成电路连接.要求:灯 $ L_{1} $、$ L_{2} $ 串联,电压表只测量 $ L_{1} $ 两端的电压,导线不交叉.

答案：

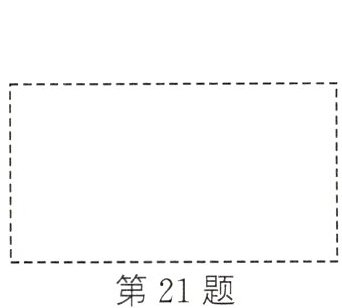

21. 家庭的卫生间一般都要安装照明灯和换气扇(用 $ \text{M} $ 表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.

答案：

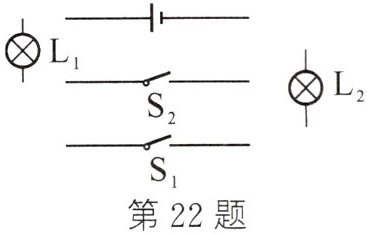

22. 在图中,不改动任何电路器件,用线将其画成并联电路图,且要求 $ S_{1} $ 控制 $ L_{1} $,$ S_{2} $ 控制 $ L_{2} $.

按照并联电路特点，从电源正极分别连接$L_{1}$和$L_{2}$一端，$L_{1}$另一端接$S_{1}$后连电源负极，$L_{2}$另一端接$S_{2}$后连电源负极的方式用线连接

答案： 【解析】：根据并联电路的特点，电流有多条路径，各支路用电器互不影响，且开关控制与其串联的用电器。要使$L_{1}$与$L_{2}$并联，$S_{1}$控制$L_{1}$，则$S_{1}$应与$L_{1}$串联在一条支路；$S_{2}$控制$L_{2}$，则$S_{2}$应与$L_{2}$串联在另一条支路。从电源正极出发，分别连接两条支路（一条支路为电源正极 - $L_{1}$ - $S_{1}$ - 电源负极；另一条支路为电源正极 - $L_{2}$ - $S_{2}$ - 电源负极）。
【答案】：按照上述连接方式画出的电路图即为所求（具体画图时，用导线将电源正极分别与$L_{1}$和$L_{2}$一端相连，$L_{1}$另一端与$S_{1}$相连后接到电源负极，$L_{2}$另一端与$S_{2}$相连后接到电源负极）。
