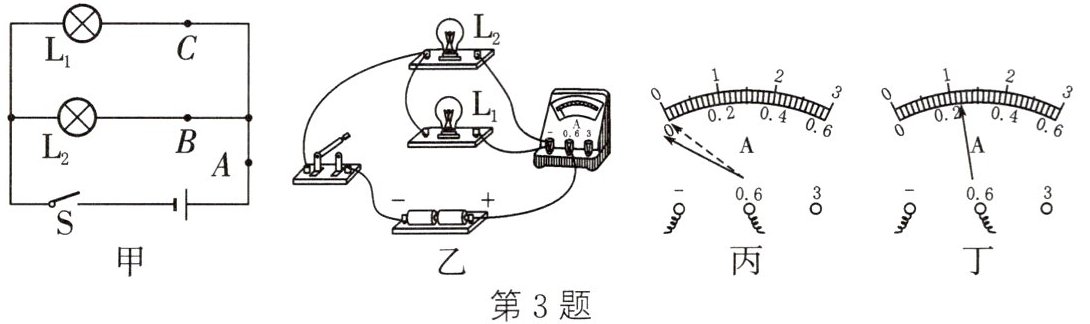

3. (2024·河口期末)为了探究并联电路的电流规律,小明同学设计了如图甲所示的电路进行实验.

(1) 图乙实物图中,闭合开关,电流表测量图甲中______A处电流;
(2) 在闭合开关前,电流表的指针(实线箭头为指针)出现了如图丙所示的情况,出现该现象的原因是______电流表没有调零;
(3) 排除故障后,电流表测量C处电流的示数如图丁所示,则电流表的示数为______0.24A;
(4) 小明将测出的一组数据记录在下列表格中,如下表所示.他由数据归纳出了结论:在并联电路中,______干路电流等于各支路电流之和;同组的小红同学认为实验有不足之处,不足的是:______只有一组数据就得出结论，具有偶然性,应该:______应更换不同规格的灯泡多次实验.
| |A点的电流$I_{A}/A$|B点的电流$I_{B}/A$|C点的电流$I_{C}/A$|
|----|----|----|----|
|第一次测量|0.66|0.42| |

答案：
(1) $ A $
(2) 电流表没有调零
(3) $ 0.24 $
(4) 干路电流等于各支路电流之和 只有一组数据就得出结论，具有偶然性 应更换不同规格的灯泡多次实验

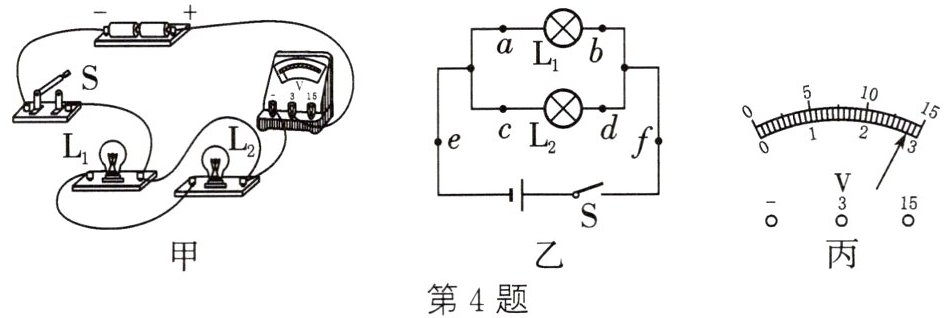

4. (2024·民权期中)在探究“并联电路的电压规律”的实验中,小明使用了两个相同的灯泡$L_{1}$和$L_{2}$.

(1) 如图甲所示,小明已经完成部分实验电路连接,闭合开关,出现的现象是:灯泡$L_{1}$、$L_{2}$发光情况是______两灯都不发光,电压表______有(有/无)示数.
(2) 重新正确连接好电路后,如图乙所示的电路图中,用电压表接在ab两点之间时,闭合开关,电压表的示数如图丙所示,电压表的读数为______2.8V.
(3) 依次将电压表接入到电路中的ef、ab、cd两点之间,小明发现电压表示数相等,由此他得到结论:并联电路中,各支路两端的电压与电源两端电压相等,同组小华提出此结论不严谨,接下来应该进行的操作是______更换不同规格的灯泡,改变电源电压,再做几次实验,这样做的目的是______寻找普遍规律.
(4) 实验结束后,应先断开开关,拆除______电源(电源/灯泡)两端的导线后,再拆除其他导线并整理器材.

答案：
(1) 两灯都不发光 有
(2) $ 2.8 $
(3) 更换不同规格的灯泡 寻找普遍规律
(4) 电源
