《2025年高效精练九年级物理上册苏科版》

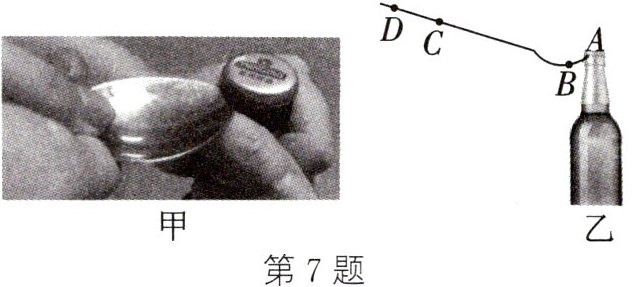

7. 生活中有很多小妙招,如图甲所示,用钢勺很轻松就可以打开饮料瓶盖,模型如图乙,它是以______B(A/B)为支点的省力杠杆,手在______D(C/D)点向下压时会更省力.

答案： B　D

8. 如图所示,杠杆AB放在钢制圆柱体的正中央水平凹槽CD中,杠杆AB能以凹槽两端的C点或D点为支点在竖直平面内转动,长度$AC=CD=DB$,左端重物$G=12N$.当作用在B点竖直向下的拉力F足够大时,杠杆容易绕D点翻转,为使杠杆AB保持水平位置平衡,拉力的最小值$F_{1}=$6N,最大值$F_{2}=$24N.(杠杆、细绳的质量及摩擦均忽略不计)

答案： D　6　24

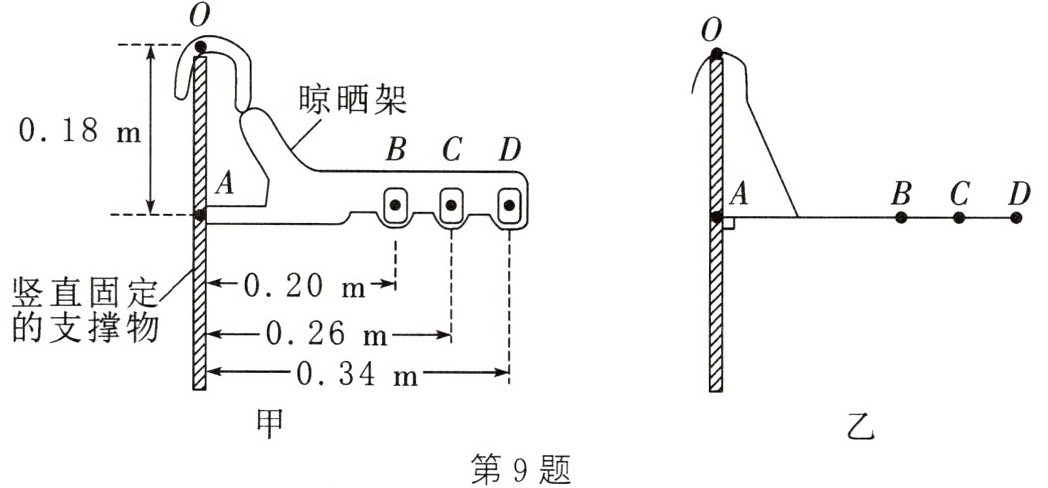

9. (2024·广州)如图甲,质量不计的晾晒架钩在支撑物上,挂上衣服后,晾晒架可看成以O为支点的杠杆,图乙是其简化图,晾晒架上A、B、C、D四点在同一水平线上.
(1) B、C、D是挂衣处,同一件衣服挂在B时,A点受到的支持力最小,请说明理由:______,若衣服重为3.6N,则此支持力最小值为______N;
(2) 请在图乙中:①画出B点受到衣服的拉力F,②画出拉力F的力臂l.

答案：

(1)衣服挂在B点时,阻力臂最小　4　
(2)如图.
　　　　　　

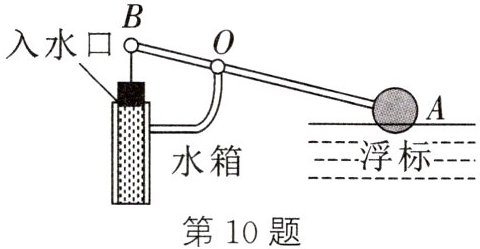

10. 如图所示是一种抽水马桶水箱自动上水装置的示意图.当水箱内的水达到一定高度时,浮标带动杠杆AOB压住入水口,停止上水.请在图中画出动力$F_{1}$、阻力$F_{2}$和动力臂$L_{1}$.

答案：

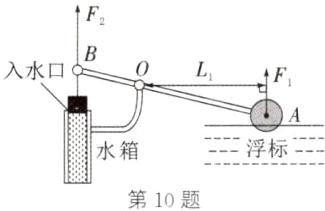

如图所示
　　　　

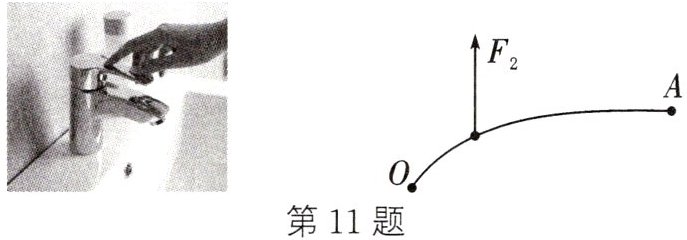

11. (2024·获嘉模拟)生活中我们要节约用水,用完水后要记得及时关闭水龙头.如图是关闭水龙头的情景,水龙头手柄可视为一根杠杆(O为支点),请你画出施加在A点的最小动力$F_{1}$.

答案：
如图所示
