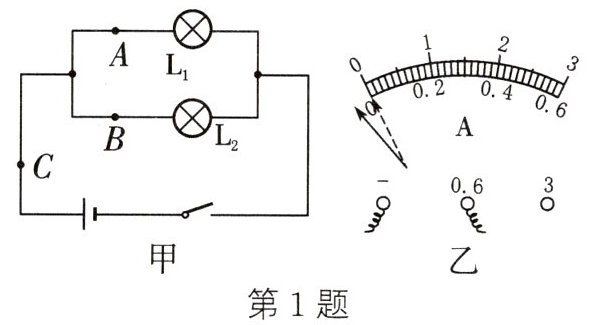

1. (2024·殷都期末)小明用图甲所示的电路探究并联电路的电流规律.
|实验次数|1|2|3|
|----|----|----|----|
|电流$I_{A}/A$|0.12|0.18|0.24|
|电流$I_{B}/A$|0.18|0.22|0.24|
|电流$I_{C}/A$|0.30|0.40|2.4|
(1) 在连接电路时发现,刚接好最后一根导线,小灯泡就发光了,由此可知在连接电路时,小明忘了断开开关;
(2) 闭合开关S后,观察到灯$L_{2}$发光,灯$L_{1}$不发光.若故障只发生在灯泡上,则电路可能存在的故障是$L_{1}$断路;
(3) 排除故障后,小明将电流表接到C处测量电流,闭合开关,发现电流表指针的偏转如图乙所示,原因是电流表的正负接线柱接反了;
(4) 小明换不同规格的灯泡进行多次实验,并把实验数据记录在表中:
① 小明发现第3次的实验中有一个数据明显错误,造成错误的原因可能是实验时电流表用了较小的量程，而读数时却误用了较大量程的读数,这个数据正确的记录应该是0.48A;
② 分析表中数据,可得出并联电路电流规律的表达式为$I_{C}=I_{A}+I_{B}$(用$I_{A}$、$I_{B}$、$I_{C}$表示);
③ 该实验多次测量的目的是使结论更具有普遍性.

答案：
(1) 断开开关
(2) $ L_{1} $ 断路
(3) 电流表的正负接线柱接反了
(4) ① 实验时电流表用了较小的量程，而读数时却误用了较大量程的读数 $ 0.48 $ ② $ I_{C}=I_{A}+I_{B} $ ③ 使结论更具有普遍性

2. (2024·罗山)在探究“串联电路电压的规律”实验中,电源是新的两节干电池.
(1) 电压表的量程应该选用______V;
(2) 连接电路的过程中应让开关______,实验中如果将电压表串联进电路,闭合开关,______(会/不会)损坏电压表;

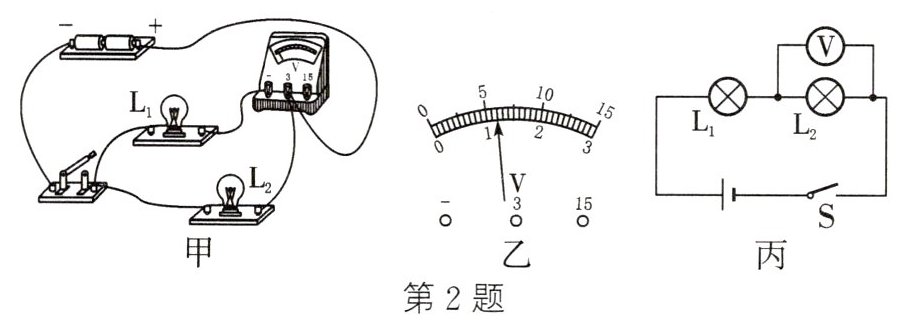

(3) ① 要用电压表测$L_{2}$两端的电压,连接电路如图甲所示,如果此时闭合开关,观察到的现象是______(说出其中的一个现象即可);② 图中只有一根导线连错了,请你在连错的导线上划“×”,并用笔画线表示导线将电路连接正确;
(4) 改正电路后,电路图如最右图,闭合开关,如图乙所示,电压表的示数为______V,灯$L_{1}$两端的电压是______V;
(5) 他们在测量$L_{2}$两端的电压时,电压表示数突然变为0,只有一个灯亮,则电路故障可能是______.

答案：

(1) $ 0 - 3 $
(2) 断开 不会
(3) ① $ L_{1} $ 不亮、电压表示数为电源电压 ② 如图
(4) $ 1.2 $ $ 1.8 $
(5) $ L_{2} $ 短路
