《2025年高效精练九年级物理上册苏科版》

8. (2024·娄底期末)如图所示,在“探究电流与电压关系”的实验时.正确的操作是 (C)

A. 保持$R_{2}$滑片的位置不动
B. 保持电路中电流不变
C. 保持$R_{1}$不变,调节$R_{2}$的滑片到不同的适当位置
D. 更换$R_{1}$,调节$R_{2}$的滑片到不同的适当位置

答案： C

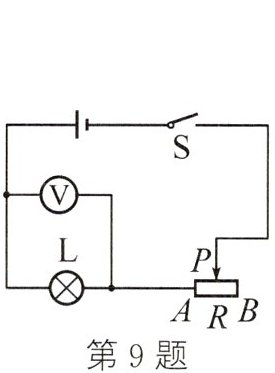

9. 如图所示的电路,电源电压不变.闭合开关后,将滑动变阻器的滑片向A端移动,小灯泡的亮度和电压表的示数将 (D)

A. 变亮、变小
B. 不变、变小
C. 变暗、变大
D. 变亮、变大

答案： D

10. 在探究电流与电阻关系的实验中(如图甲所示),滑动变阻器R除保护电路安全外,另一作用是保持电阻 R 两端电压不变;根据图乙可知,电阻R两端电压为2V.

答案： 保持电阻 R 两端电压不变 2

11. 如图,电源电压不变,已知$R_{2}=15Ω$,合开关后,电流表$A_{1}$、$A_{2}$的示数分别为0.5A、0.2A,则通过$R_{1}$的电流为0.3A,电源电压为3V.

答案： 0.3 3

12. 一只电阻器两端的电压从3V增加到3.8V时,通过该电阻器的电流增加了0.2A,则该电阻的阻值是______4Ω.

答案： 4

13. 如图是一款摄像机自主启动装置的简化电路图,电源电压恒为12V,$R_{P}$是红外线探测电阻,R是定值电阻,阻值为8Ω.当R两端的电压达到8V时,摄像机自主启动拍摄.求:
(1) 电路中的电流为1A;
(2)$R_{P}$的阻值为4Ω.

答案：
(1) 1A
(2) 4Ω

14. (2024·前郭期中)如图所示的电路,电源电压不变,电阻$R_{1}$的阻值为15Ω,当开关S闭合、$S_{1}$断开时,电流表的示数为0.4A;当开关S、$S_{1}$均闭合时,电流表的示数为0.6A.求:
(1) 电源电压为6V.
(2) 电阻$R_{2}$的阻值为30Ω.

答案：
(1) 6V
(2) 30Ω
