《2025年高效精练九年级物理上册苏科版》

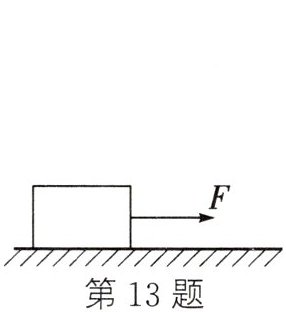

13. 如图所示,水平地面上有一重为$20N$的物块,在水平拉力$F = 5N$作用下向右运动了$10m$,在这个过程中拉力$F$对物体做的功为50$J$,重力做的功为0$J$.

答案： 50 0

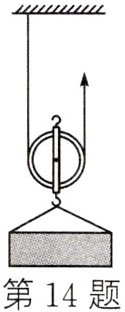

14. (2024·徐州)如图所示,工人用动滑轮提起木箱,使用动滑轮可以______省力.如果木箱重$600N$,工人用$400N$的力,将木箱匀速提高$3m$,则有用功为______1800$J$,动滑轮的机械效率为______75%.

答案： 省力 1800 75%

15. (2023·阎良)在杭州第$19$届亚运会皮划艇静水项目上,中国代表队以$9$枚金牌的优异成绩完美收官.如图所示,运动员用船桨划水时,船桨属于费力杠杆;为了更省力,应增大两只手之间的距离;使用船桨的好处是可以省距离.

答案： 费力 增大 距离

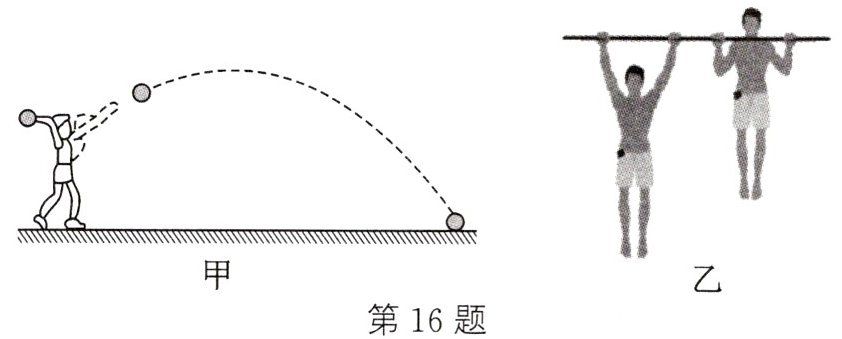

16. (2023·秦淮区)体育考试中,如图甲,投掷实心球时,球开手后有力对它做功.如图乙,质量为$60kg$的小伟完成一个引体向上时,从最低点到最高点的过程中,重心升高$50cm$,用时$2s$,则他一次引体向上的上升过程中,克服重力做功是300$J$,平均功率大小是150$W$.($g$取$10N/kg$)

答案： 有 300 150

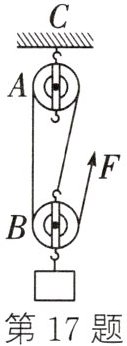

17. (2023·凉山)如图所示,工人用$A$、$B$两个相同的滑轮组成的滑轮组提升重$540N$的物体,所用的拉力$F$为$200N$,物体以$0.2m/s$的速度匀速上升了$10s$.不计绳重及摩擦,拉力$F$所做的功为1200$J$,$C$处天花板受到的拉力为460$N$;若匀速提升重$240N$的物体,滑轮组的机械效率为80%.

答案： 1200 J 460 N 80%

18. 如图所示,杠杆$OA$在力$F_{1}$、$F_{2}$的作用下处于静止状态,$l_{2}$是$F_{2}$的力臂,请在图中画出$F_{1}$的力臂$l_{1}$过支点$O$作$F_{1}$作用线的垂线，垂线段即为$l_{1}$和力$F_{2}$过$l_{2}$的末端作$l_{2}$的垂线，该垂线为$F_{2}$的作用线，方向斜向上。

答案： 【解析】：
1. 画$F_{1}$的力臂$l_{1}$：
力臂的定义是从支点到力的作用线的垂直距离。
过支点$O$作$F_{1}$作用线的垂线，垂线段$l_{1}$就是$F_{1}$的力臂。
2. 画力$F_{2}$：
已知$l_{2}$是$F_{2}$的力臂，根据力与力臂的关系（力臂是从支点到力的作用线的垂直距离），过$l_{2}$的末端作$l_{2}$的垂线，该垂线就是$F_{2}$的作用线。
由于杠杆$OA$在力$F_{1}$、$F_{2}$的作用下处于静止状态（杠杆平衡），根据杠杆的转动趋势确定$F_{2}$的方向，$F_{2}$的方向应使杠杆有与$F_{1}$使杠杆转动趋势相反的效果，所以$F_{2}$的方向是斜向上。
【答案】：按照上述方法画出$l_{1}$（过$O$作$F_{1}$作用线的垂线）和$F_{2}$（过$l_{2}$末端作$l_{2}$垂线且方向斜向上） 。

19. 如图,站在地面上的小华借助滑轮组匀速提升重物,请画出最省力的绕线方法.

绳子从动滑轮的挂钩开始绕，经过定滑轮，再绕回动滑轮

答案： 【解析】：要使滑轮组最省力，就要让承担物重的绳子段数最多。对于由一个定滑轮和一个动滑轮组成的滑轮组，绳子从动滑轮的挂钩开始绕，经过定滑轮，再绕回动滑轮，这样承担物重的绳子段数$n = 3$（$n$为承担物重的绳子段数），此时最省力。
【答案】：绳子从动滑轮的挂钩开始绕，经过定滑轮，再绕回动滑轮。
