《2025年高效精练九年级物理上册苏科版》

1. 电路中电流的形成,是由于电路两端存在着电压.电路两端的电压是由电源提供的,电压用字母U表示.在国际单位制中,电压的单位是伏特,简称伏,用字母V表示.$220V=$0.22$kV=$$2.2×10^{5}$$mV$.

答案： 电压 电源 U 伏特 伏 V 0.22 $2.2×10^{5}$

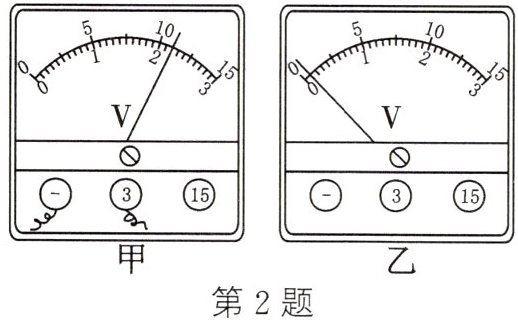

2. 如图所示,图甲中电压表的分度值为0.1$V$,读数为2.2$V$;若使用前出现如图乙所示的情况,则原因是电压表未调零.

答案： 0.1 2.2 电压表未调零

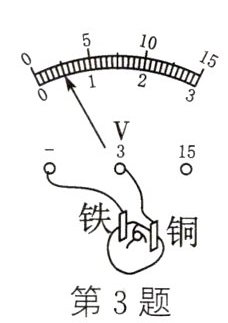

3. 如图,小明用电压表测水果电池电压,由图可知:该水果电池的负极是铁片,电池的电压为0.5$V$,用水果电池给电路供电时,将化学能转化为电能.

答案： 铁 0.5 化学

4. 如图所示的电路,闭合开关$S$,定值电阻$R_{1}$与$R_{2}$的连接方式是串联,电压表测的是$R_{1}$两端的电压.

答案： 串联 $R_{1}$

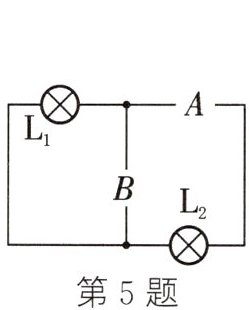

5. 如图所示,灯$L_{1}$和$L_{2}$并联,则在$A$、$B$处的电路元件分别是（C）
A. 电源和开关,电流表
B. 电源和开关,电压表
C. 电流表,电源和开关
D. 电压表,电源和开关

答案： C

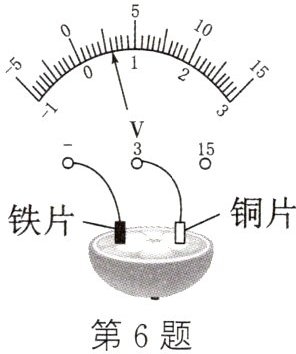

6. (2024·盐都期末)取一个橙子,把铜片、铁片插入其中,就制成了一个水果电池,用电压表测量电压如图所示,下列说法正确的是（B）

A. 铁片是水果电池的正极
B. 该水果电池的电压是$0.6V$
C. 电压表所用量程的分度值是$0.5V$
D. 水果电池把内能转化为电能

答案： B

7. (2023·自贡)下列关于电压值的说法错误的是（C）
A. 一节干电池的电压是$1.5V$
B. 电子手表内氧化银电池的电压是$1.5V$
C. 我国家庭电路的电压是$110V$
D. 对人体安全的电压不高于$36V$

答案： C

8. 如表格中电路图所示,闭合开关$S$后,发现两灯均不亮,其中一个灯损坏,现提供导线、电压表,请选用上述器材进行检测.
|请你标出检测电路(画在下面的电路图上)|实验现象|实验结论|
|----|----|----|
|电压表与 $L_{1}$ 并联|电压表有示数|$L_{1}$ 断路|

答案： 电压表与 $L_{1}$ 并联 电压表有示数 $L_{1}$ 断路
