《2025年高效精练九年级物理上册苏科版》

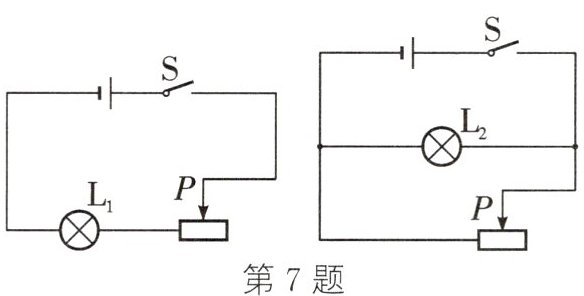

7. 如图所示,电源电压不变,$L_{1}$、$L_{2}$两个灯泡的规格相同.闭合开关S,当滑动变阻器的滑片P都从中点向右滑动的过程中,关于两灯的亮度情况,说法正确的是 (A)

A. $L_{1}$始终比$L_{2}$暗
B. $L_{1}$始终比$L_{2}$亮
C. $L_{1}$和$L_{2}$都变暗
D. $L_{1}$和$L_{2}$都变亮

答案： A

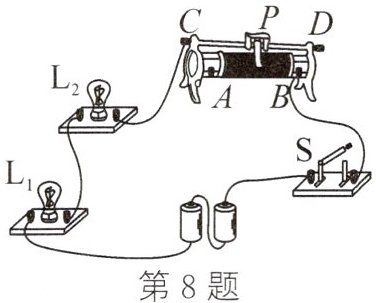

8. 如图所示,闭合开关S,发现灯泡$L_{1}$亮,$L_{2}$不亮.调节变阻器滑片P,$L_{1}$变亮,$L_{2}$始终不亮,出现这一现象的原因可能是 (C)

A. 滑动变阻器断路
B. 滑动变阻器短路
C. 灯泡$L_{2}$短路
D. 灯泡$L_{2}$断路

答案： C

9. 如图为握力计的电路示意图,金属板N固定不动,金属板M可带动金属片P滑动,与R组合在一起相当于一个滑动变阻器,若弹簧的电阻不计,电源电压保持不变,当握力增大时,灯泡的亮度将变暗(变亮/变暗),小灯泡在电路中除可以显示握力的大小外,还有保护电路的作用.

答案： 滑动变阻器　变暗　保护电路

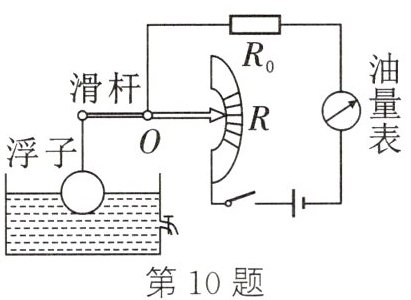

10. 如图所示为一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子.
(1) 电路中接入定值电阻$R_{0}$的作用是保护电路.
(2) 油箱中的油量增加时,油面上升,浮子随液面上移,带动滑杆使滑动变阻器滑片向下移动,R连入的电阻将减小.电路中的电流将增大.

答案：
(1)保护电路　
(2)减小　增大

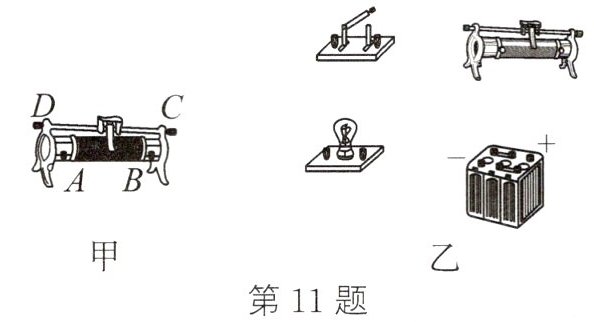

11. 用滑动变阻器改变小灯泡的亮度.
(1) 实验室中有一铭牌上标有“$20Ω$ $2A$”字样的滑动变阻器,如图甲所示.若要把它其中的两个接线柱连接到电路中去,共有____种接法;“$20Ω$”指的是____接线柱间的电阻值,“$2A$”指的是____.
(2) 现再给电源、小灯泡、开关各一个,导线若干,请在图乙中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移灯泡变暗.
(3) 如果你还想知道电路中电流值的改变情况,需在电路中再____联一个电流表,并增加____根导线.

答案：

(1)6　A、B　滑动变阻器允许通过的最大电流值为2A
(2) 　
(3)串　1
