《2025年高效精练九年级物理上册苏科版》

8. (2024·莲湖)我国新能源汽车发展迅猛,受到国内外广大消费者的青睐:给汽车蓄电池充电时,蓄电池相当于电路中的用电器;如图是某电动汽车充电站的一排充电桩,这些充电桩是并联的;用一个充电桩给电动汽车充电时,电动汽车与该充电桩之间是串联的.

答案： 用电器　并联　串联

9. 为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在____a____($a/b$)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点放烟花前,定时器在电路中应处于____通路____状态,目的是____进行倒计时，避免点燃烟花造成人员伤害____.

答案： $ a $ 通路　进行倒计时，避免点燃烟花造成人员伤害

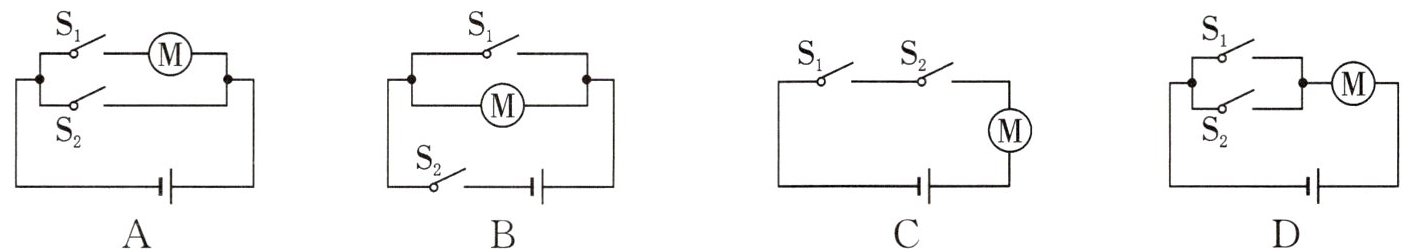

10. (2023·枣庄)喜爱物理的小明想设计一个双钥匙电动安全锁,这里钥匙相当于“开关”,要求是两把钥匙同时使用(开关闭合)才能开锁,以下符合设计要求的电路图是 (C)

答案： C

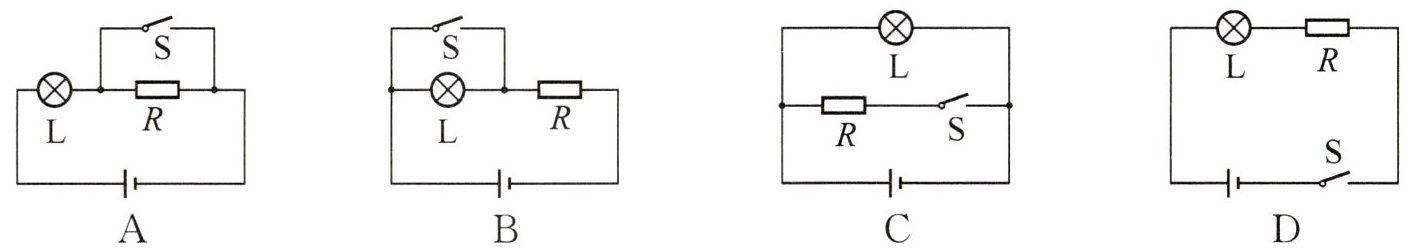

11. 新交通法规定驾驶员不系安全带记3分,罚100元.汽车上设置了“安全带指示灯”,提醒驾驶员系好安全带.当安全带系好时,相当于闭合开关,指示灯不亮;安全带未系时,相当于断开开关,指示灯发光,图中符合上述要求的电路图是 (B)

答案： B

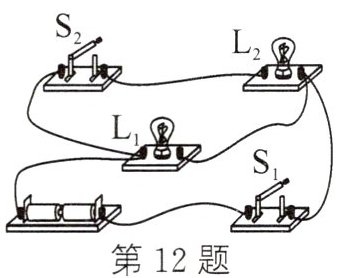

12. 根据如图所示的实物连线图,画出对应的电路图.(要求连线要横平竖直,尽量使电路图简洁美观)

按照电流从电源正极流出，经过开关S₁后分成两条支路，一条支路经过灯泡L₁，另一条支路经过开关S₂和灯泡L₂，然后两条支路电流汇合回到电源负极的并联电路结构，用规范电路元件符号画出，电源、S₁在干路，L₁单独一支路，S₂与L₂串联后作为另一支路，且连线横平竖直的电路图

答案： 【解析】：先分析实物图，电流从电源正极流出，经过开关$S_{1}$后分成两条支路，一条支路经过灯泡$L_{1}$，另一条支路经过开关$S_{2}$和灯泡$L_{2}$，然后两条支路电流汇合回到电源负极，所以这是一个并联电路，$S_{1}$控制干路，$S_{2}$控制$L_{2}$支路。
【答案】：按照上述分析画出对应的电路图（电路图略，可根据并联电路特点，用规范的电路元件符号画出，电源、$S_{1}$在干路，$L_{1}$单独一支路，$S_{2}$与$L_{2}$串联后作为一支路）。

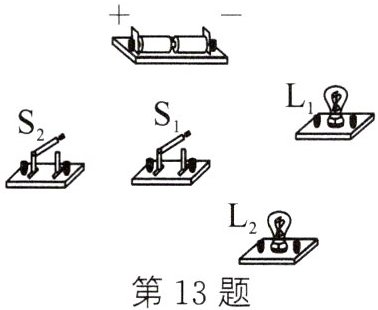

13. 将图中的各器材连成电路.要求:$L_{1}$灯和$L_{2}$灯并联;开关$S_{1}$只控制$L_{1}$灯,开关$S_{2}$控制$L_{1}$灯和$L_{2}$灯.

答案：
