《2025年高效精练九年级物理上册苏科版》

9. 如图所示,闭合开关S后,小灯泡$L_{1}$、$L_{2}$均正常发光,它们的连接方式是并联;一段时间后,有一个小灯泡熄灭,而电流表A的示数为零,则电路中出现的故障是$ L_{1} $ 断路.

答案： 并 $ L_{1} $ 断路(其他答案合理即可)

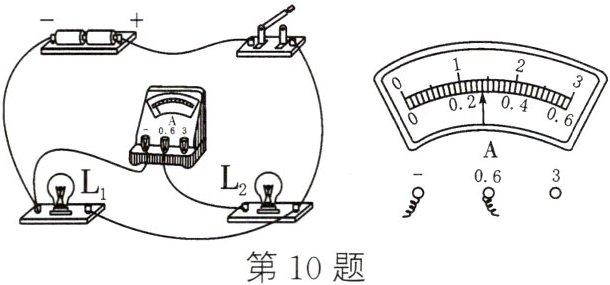

10. 如图所示的电路,当开关S闭合后,电流表测量的是通过$L_{2}$的电流,电流表的指针偏转如图所示,电流表的示数为0.28A.

答案： $ L_{2} $ 0.28

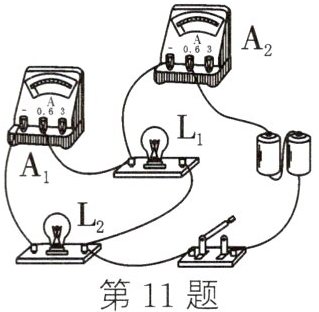

11. 关于如图所示的电路有以下判断:①$L_{1}$和$L_{2}$两灯泡串联;②$L_{1}$和$L_{2}$两灯泡并联;③电流表$A_{1}$测灯泡$L_{1}$的电流;④电流表$A_{2}$测电路中的总电流.其中正确的有 (B)

A. ①③
B. ②④
C. ②③
D. ③④

答案： B

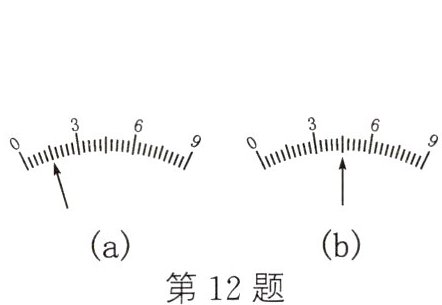

12. 在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0-9A,小量程模糊不清.为了测量小量程是多少,她先用大量程接入电路,指针位置如图(a)所示,然后再改用小量程接入同一电路,指针指示如图(b)所示,则电流表的小量程为 (D)

A. 0~0.6A
B. 0~1A
C. 0~2A
D. 0~3A

答案： D

13. (2023·成华期末)如图所示,在“用电流表测电流”的实验中,电路的其他部分都已连接完毕,只有导线M还未连入电路.下列说法正确的是 (B)

A. M与a接线柱相连且闭合开关时,电路会发生短路故障
B. M与b接线柱相连且闭合开关时,电流表测的是干路电流
C. M从a接线柱改接到b接线柱,闭合开关时电流表示数减小
D. M与电流表“0.6”接线柱相连,闭合开关,电流表测$L_{1}$的电流

答案： B

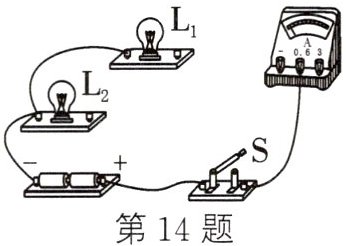

14. 如图,使用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.

答案：

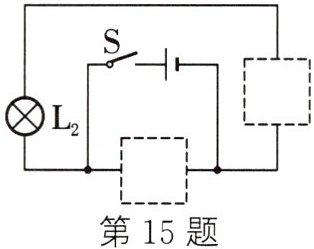

15. (2024·宝安期中)如图所示,在虚线框内填入小灯泡$L_{1}$和电流表的电路元件符号,使灯$L_{1}$与$L_{2}$并联,且开关S闭合后两灯均能发光,电流表不会损坏.

答案：
