《2025年高效精练九年级物理上册苏科版》

1. 串联电路的总电阻比每个串联导体的电阻都大,这是因为几个导体串联起来相当于增加了导体的长度.

答案： 大 长度

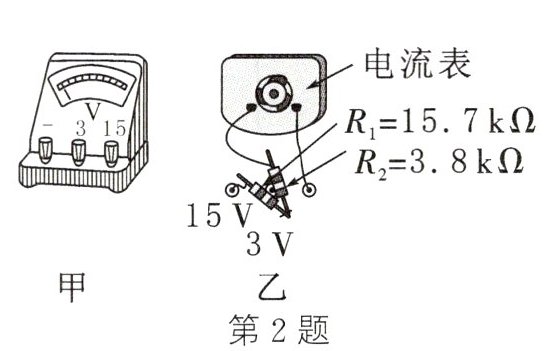

2. 小宇对物理现象很好奇,学习了电压表后,他很想知道为什么同一个表盘只要连接不同的接线柱,就可以实现量程的转换.于是,他将电学盒里的电压表如图甲的后盖打开,看到了如图乙所示的电路连接情况.小宇发现电压表其实是由一个小量程的电流表改装而成，“3 V 挡”和“15 V 挡”都是由同一个电流表分别与不同的电阻串联而成,电阻越大,量程越大,这里的电阻起到了分压作用.

答案： 串 分压

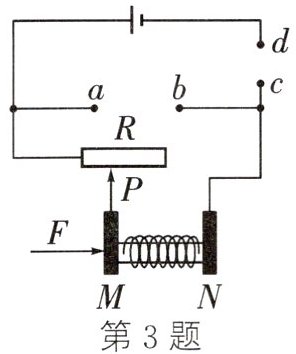

3. 如图是一握力计的电路示意图,a、b、c、d 是四个接线柱,仪表及定值电阻$R_{0}$均未画出.M、N均为金属板,N固定不动,当金属片P向左移动时,R接入电路的阻值变小.若握力F增大时,要求仪表的示数也增大,则a、b之间应接入电压表,c、d之间应接入定值电阻.

答案： 小 电压表 定值电阻

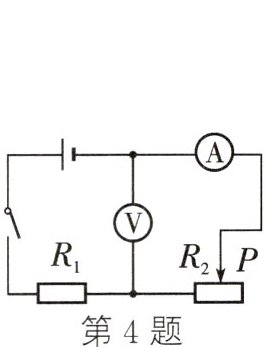

4. (2024·桓台期末)如图所示电路中,电源电压恒为9V,电阻$R_{1}=10Ω$,滑动变阻器$R_{2}$的最大阻值是20Ω,则闭合开关后,当滑片P在滑动变阻器上滑动时,电流表最小的示数是0.3A,此时电压表示数为6V;如果电流表量程为0~0.6A,变阻器接入电路的最小阻值是5Ω.

答案： 0.3 6 5

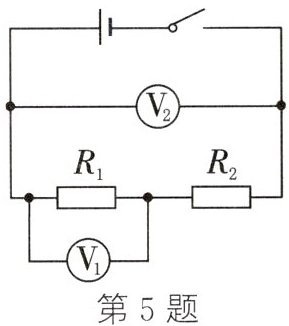

5. (2023·双阳)如图所示,$R_{1}=10Ω,R_{2}=20Ω$,则电压表$V_{1}$、$V_{2}$示数之比是 (C)
A. $1:2$
B. $2:1$
C. $1:3$
D. $3:1$

答案： C

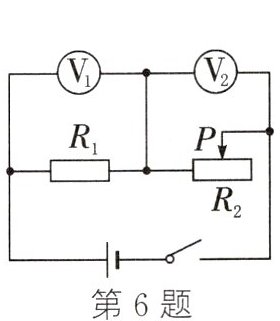

6. (2023·安徽模拟)如图所示的电路,滑动变阻器的滑片P位于中点.若用定值电阻$R_{3}$替换定值电阻$R_{1}$,已知$R_{3}＞R_{1}$,则要使电压表$V_{1}$与$V_{2}$示数的比值不变的方法可能是 (D)
A. 增大电源电压
B. 减小电源
C. 向左移动滑片P
D. 向右移动滑片P

答案： D

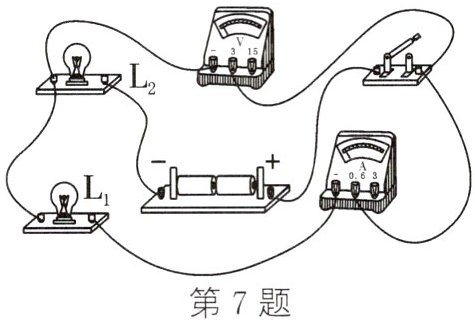

7. 如图所示电路中,开关闭合后,两电灯都发光,电表正常工作,一段时间后,由于灯$L_{1}$短路(灯$L_{2}$、电表不会烧坏),下面情况会发生的是 (B)
A. 电流表示数变小
B. 电压表无示数
C. 电压表示数不变
D. 电压表示数变大

答案： B
