《2025年高效精练九年级物理上册苏科版》

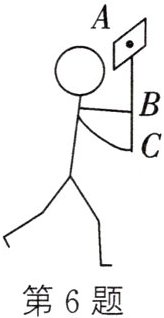

6. (2023·宁江模拟)如图所示,小敏在运动会上竖直举着班牌匀速前进,前进时班牌遇到水平向后风的阻力等效作用在A点上.若将班牌视为杠杆,选B(B/C)点作为支点,人的另一只手对杆的水平作用力较小,这个力的方向是水平向后(水平向前/水平向后).

答案： B 水平向后

7. 下列说法中正确的是 (D)
A. 力臂就是力的作用点到支点的距离
B. 力臂不可能等于零
C. 力臂就是动力的作用点到阻力的作用点之间的距离
D. 力臂就是支点到力的作用线的垂直距离

答案： D

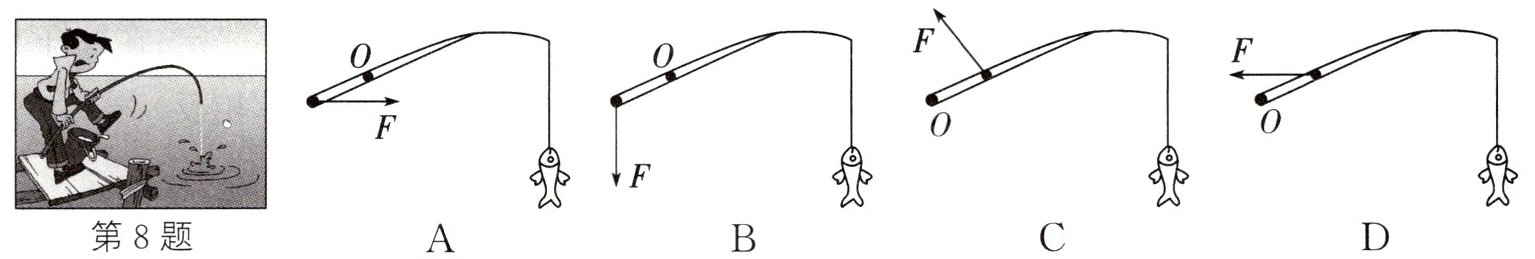

8. (2024·南通)钓鱼活动深受人们喜爱.如图是钓鱼的情景,你认为最合理的拉起鱼竿的方式是 (C)

答案： C

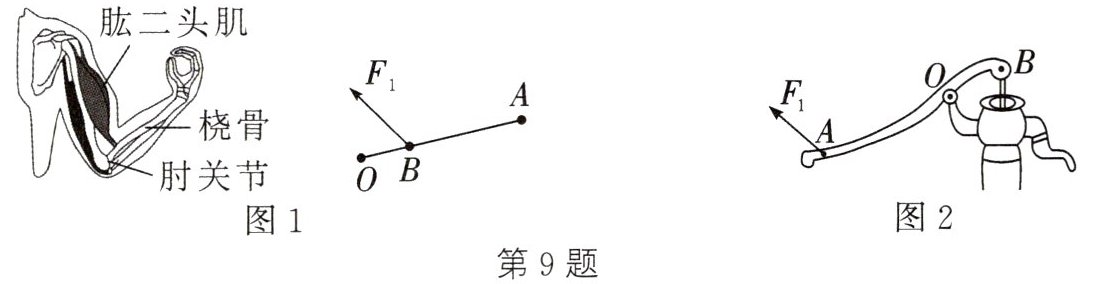

9. (1)(2024·枣庄)用手提起重物时,前臂可简化为杠杆:桡骨在肱二头肌牵引力F₁的作用下,绕肘关节(支点O)转动,如图所示,请在图中画出动力F₁的力臂L₁和阻力F₂的示意图.
(2)图2是一种活塞式抽水机的示意图.其中手柄AOB是一个杠杆,杠杆在动力F₁的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力的示意图和F₁的力臂.

答案：

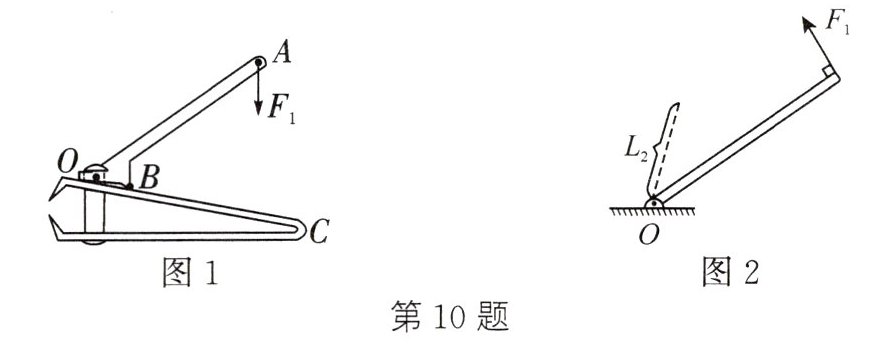

10. (1)下图是指甲剪的示意图.请在图中画出杠杆ABO以O点为支点时动力F₁的力臂l₁和阻力F₂.(忽略摩擦,保留作图痕迹)
(2)如图所示,一个绕O点转动的杠杆,已知动力F₁的方向和阻力F₂的力臂L₂,请画出动力F₁的力臂L₁以及阻力F₂.

答案：
