《2025年高效精练九年级物理上册苏科版》

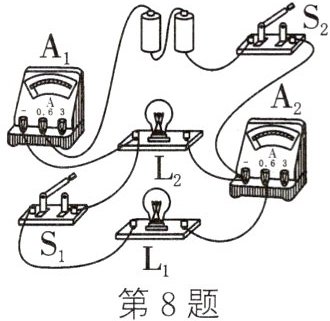

8. 如图所示电路,闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}$和$L_{2}$均正常发光,两电表都有示数.下列判断正确的是 (D)

A. 电流表$A_{1}$只测量灯$L_{2}$的电流
B. 电流表$A_{2}$的示数比$A_{1}$的大
C. 灯$L_{1}$被短路时,$L_{2}$正常发光
D. 仅断开$S_{1}$只有一个表有示数

答案： D

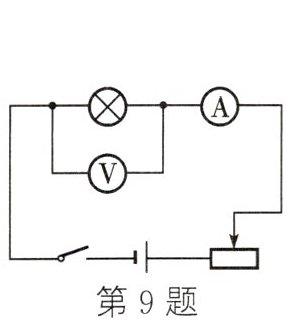

9. 如图所示的电路,合上开关,小灯泡正常发光.若将小灯泡和电流表的位置互换,则合上开关后的现象是 (C)

A. 小灯泡不发光
B. 小灯泡会烧坏
C. 小灯泡仍正常发光
D. 电压表和电流表都没有示数

答案： C

10. (2024·南海期中)如图,闭合开关,两灯正常发光,请在圆圈中填入合适的电流表或者电压表.

答案：

11. 某新型手电筒由电池,开关和三粒相同的LED灯珠连接而成,工作时每粒灯珠都正常发光且电压都为U.为探究三粒灯珠的连接方式,小明从正在发光的手电筒中取下其中一粒灯珠,发现另外两粒灯珠不亮,则手电筒中三粒灯珠是串联的,手电筒正常工作时通过三粒灯珠的电流相等,手电筒电池的电压为3U.

答案： 串 相等 $ 3U $

12. 如图所示,$V_{1}$测量$ L_{1} $两端的电压;$V_{2}$测量$ L_{2} $两端的电压;$V_{3}$测量$ L_{1} $ 和 $ L_{2} $ 或电源两端的电压,其中电压表$V_{1}$、$V_{2}$和$V_{3}$的示数分别为$U_{1}$、$U_{2}$和$U_{3}$,则三个电表示数之间存在的关系式是$ U_{3}=U_{1}+U_{2} $.

答案： $ L_{1} $ $ L_{2} $ $ L_{1} $ 和 $ L_{2} $ 或电源 $ U_{3}=U_{1}+U_{2} $

13. 如图所示,电源电压保持不变,先闭合开关$S_{1}$,再闭合开关$S_{2}$,电压表的示数不变,灯泡$L_{1}$的亮度不变.

答案： 不变 不变

14. 如图所示,是某实验电路的一部分,电流表的示数如图所示为______0.46A,若通过导线ab的电流大小为0.3A,电流方向为$a→b$,则通过导线cd的电流是______0.76A.

答案： 0.46 0.76

15. 两只小灯泡$L_{1}$和$L_{2}$连接在同一电路中.以下哪个特点可以确认两灯是并联的 (D)
A. 两灯亮度不相同
B. 两灯两端的电压相等
C. 通过两灯的电流相等
D. 通过两灯的电流不相等

答案： D

16. 如图所示,电源电压6V保持不变,当开关S闭合时,灯泡$L_{1}$、$L_{2}$均正常发光,电压表示数为2V,则灯泡$L_{1}$两端的电压是 (A)

A. 4V
B. 6V
C. 2V
D. 8V

答案： A
