《2025年高效精练九年级物理上册苏科版》

3. 伏安法测电阻$R_{0}$的实验中,我们用如图所示电路进行测量.测量结果是用电压表读数除以电流表读数来表示,而作为用电器,电压表和电流表是有电阻的,会造成实验误差.
(1)电源接通前,滑动变阻器的滑片应在____右端(左端/右端/任意位置).
(2)测量值比真实值____偏小(偏大/偏小/相同).
(3)如果电压表和电流表的读数分别为U和I,而它们自身电阻分别为$R_{V}$和$R_{A}$,则$R_{x}$更准确的表达式为____$ UR_{V}/(IR_{V}-U) $(数学表达式用已知字母表示).

答案：
(1) 右端
(2) 偏小
(3) $ UR_{V}/(IR_{V}-U) $

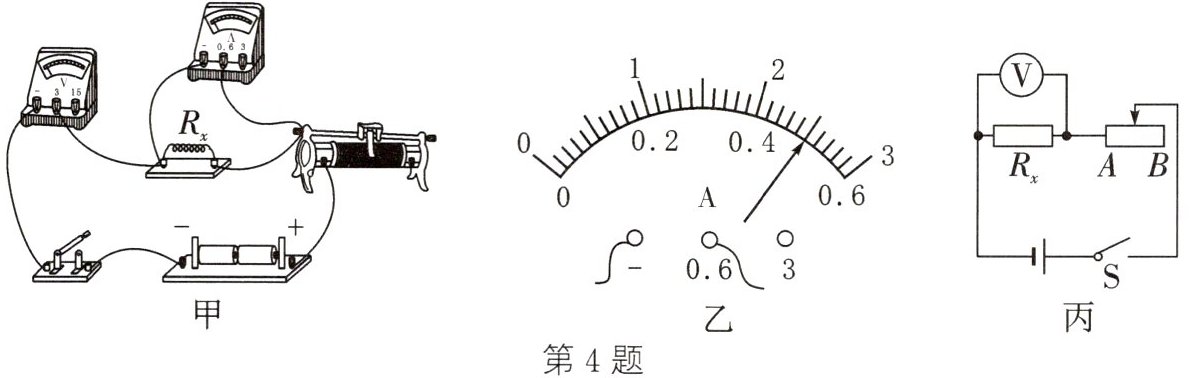

4. (2023·山西)小伟在“测量定值电阻的阻值”的实验中(电源电压U保持不变,滑动变阻器的最大阻值为$R_{0}$).
(1)如图甲所示是他连接的实验电路,其中有一根导线连接错误.请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线.
(2)电路连接正确后,闭合开关,移动滑片,当电压表示数为2.5V时,电流表示数如图乙所示,则被测电阻的阻值是____Ω.
(3)完成测电阻实验后,小伟想,假如没有电流表,应该也能测出电阻的阻值,于是他设计了如图丙所示的电路,请你帮助他将实验步骤补充完整.
①______________________________;
②未知电阻阻值的表达式$R_{x}=$____(用已知量和所测物理量的符号表示).

答案：

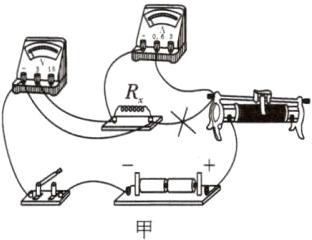

(1) 如图

(2) 5
(3) ①将滑片置于阻值最大处，闭合开关，读出此时电压表示数 $ U_{x} $ ② $ \frac{U_{x}}{U-U_{x}} \cdot R_{0} $

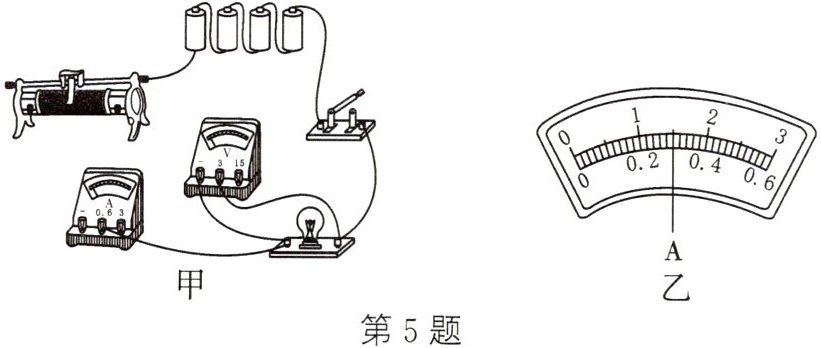

5. (2024·威海)小明在“测量小灯泡电阻”的实验中,准备的器材有电源(电压恒为6V)、小灯泡(额定电压为2.5V)、滑动变阻器$R_{1}(10Ω 1A)$、$R_{2}(20Ω 1A)$、电流表、电压表、开关及导线若干.
(1)请用笔画线代替导线,将图甲的电路补充完整(要求滑片向右移动时电流表示数变大).
(2)电路连接后,闭合开关发现小灯泡不亮,观察电流表和电压表,发现两表指针偏转角度均较小,原因可能是______________________________.
(3)实验中,调节滑片使电压表示数为____V,此时小灯泡正常发光,电流表的示数如图乙所示,则小灯泡的电阻为____Ω(结果保留一位小数).实验中选择的滑动变阻器应为____($R_{1}/R_{2}$).
(4)图甲实验装置能否探究“电流与电压的关系”?____(能/否).

答案：

(1) 如图

(2) 滑动变阻器接入电路中的电阻过大
(3) 2.5 8.3 $ R_{2} $
(4) 否
