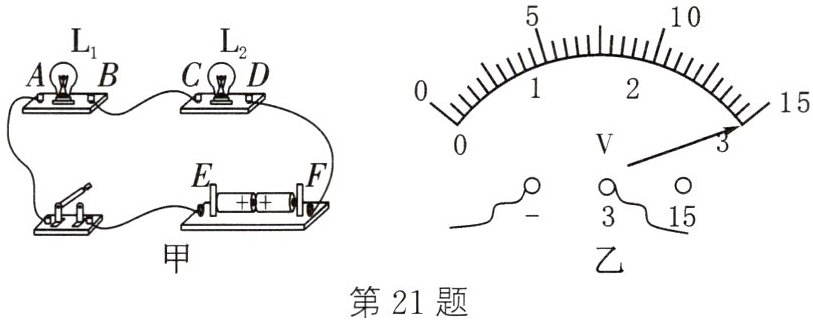

21. (2023·贵州)小明和小红用如图甲所示电路探究“串联电路电压的规律”,用新干电池作为电源.

(1) 接线时,开关应处于断开状态;小明检查电路时发现电池安装错误.
(2) 正确安装后,闭合开关,两灯均不发光,小明用电压表试接 $ A、B $ 接线柱,发现指针偏转情况如图乙所示,则可判断灯$L_{1}$发生了断路.
(3) 排除故障后,小明选用两只小灯泡,只通过增加电池进行多次实验;小红仅更换小灯泡进行多次实验.他们将电压表接在不同位置进行测量,实验记录如下表. 小明认为:误差允许范围内,串联电路中各用电器两端电压相等且电压之和等于电源电压;小红认为:串联电路中各用电器两端电压之和等于电源电压. 请判断谁的观点更具普遍性并说明理由:小红的结论更具普遍性,小红选用规格不相同的灯泡进行了多次实验.
小明实验记录:
| 实验次数 | $ U_{AB}/V $ | $ U_{CD}/V $ | $ U_{EF}/V $ |
| --- | --- | --- | --- |
| 1 | 0.7 | 0.7 | 1.4 |
| 2 | 1.4 | 1.4 | 2.9 |
| 3 | 2.1 | 2.1 | 4.3 |
小红实验记录:
| 实验次数 | $ U_{AB}/V $ | $ U_{CD}/V $ | $ U_{AD}/V $ |
| --- | --- | --- | --- |
| 4 | 1.8 | 0.9 | 2.7 |
| 5 | 1.4 | 1.4 | 2.8 |
| 6 | 1.1 | 1.7 | 2.8 |
(4) 对比两表,从小明的第2次实验记录发现,两人使用的电池数量相同,测得的电源电压却不相等. 请你分析:两人所测电源电压的差值对应电路中哪些部分的电压?$BC$、$DF$、$EA$(用图中字母表示).

答案：
(1) 断开 电池
(2) 灯 $ L_{1} $
(3) 小红的结论更具普遍性,小红选用规格不相同的灯泡进行了多次实验
(4) 2 $ BC $、$ DF $、$ EA $

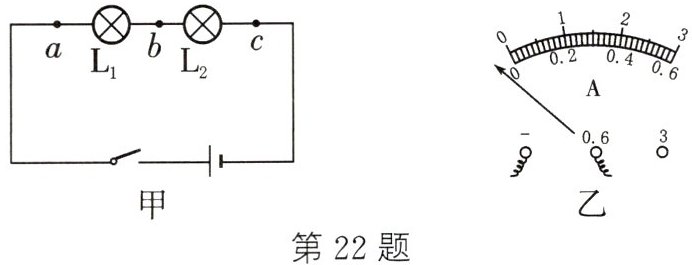

22. (2025·乳源模拟)小明利用图甲探究“串联电路的电流规律”.

(1) 连接电路时开关应该断开;他在闭合开关前发现电流表指针如图乙所示,原因是:电流表没有调零.
(2) 闭合开关后,发现两灯的亮度不稳定,电流表的指针来回摆动. 故障的原因可能是以下选项中的B.
A. 某段导线断开 B. 某接线柱处接触不良
C. 某灯泡被短路 D. 电流表被烧坏
(3) 实验中两个灯泡的规格最好是不相同(相同/不相同).
(4) 在进行如图甲所示实验时小明同学误将电流表当成电压表并联在了 $ ab $ 两端,闭合开关后能发光的灯泡是$ L_{2} $($ L_1/L_2/L_1 $ 和 $ L_2 $),此时电流表示数与正确操作时相比变大(变大/变小/不变).

答案：
(1) 断开 电流表没有调零
(2) B
(3) 不相同
(4) $ L_{2} $ 变大
