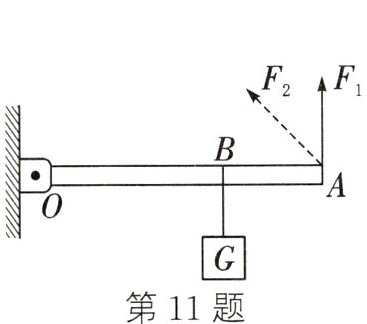

11. (2023·广元)如图所示,杠杆 OBA 可绕 O 点在竖直平面内转动,$ OB = 2BA $,在 B 点悬挂一个 10 N 的重物 G,在 A 点施加竖直向上的动力 $ F_1 $ 使杠杆 OBA 水平平衡(杠杆重力及摩擦均忽略不计),下列说法正确的是 (C)

A. 在 A 点施加竖直向上的力 $ F_1 $ 时,该杠杆是费力杠杆
B. 作用在 A 点的力 $ F_1 $ 的大小为 5 N
C. 如果重物的悬挂点 B 向 O 点移动,要使杠杆水平平衡,$ F_1 $ 应变小
D. 若将作用于 A 点的力 $ F_1 $ 变为图中 $ F_2 $,要使杠杆水平平衡,$ F_2 $ 应小于 $ F_1 $

答案： C

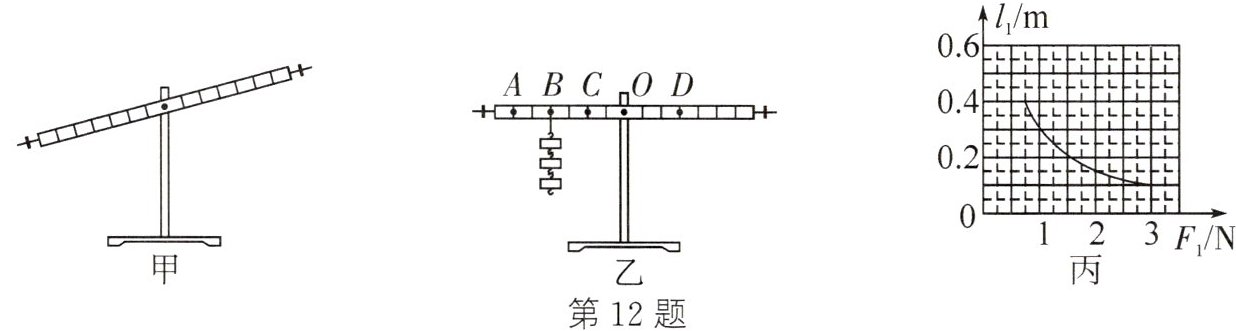

12. 利用如图所示的装置来探究“杠杆的平衡条件”.

(1) 实验前,杠杆如图甲所示,可将杠杆两端的平衡螺母向右调节,使杠杆在水平位置平衡,这样做的好处是可以直接从杠杆上读出力臂.
(2) 杠杆平衡后,如图乙所示,在杠杆 B 点挂 3 个相同的钩码,可在杠杆的 D 点挂4个相同的钩码,就可使杠杆重新在水平位置平衡.
(3) 保持 B 点钩码数量和力臂不变,杠杆在水平位置平衡时,测出多组动力臂 $ l_1 $ 和动力 $ F_1 $的数据,绘制了 $ l_1 - F_1 $ 的关系图象,如图丙所示.请根据图象推算,当 $ l_1 $ 为 0.6 m 时,$ F_1 $ 为0.5N.

答案：
(1) 右 力臂
(2) 4
(3) 0.5

13. 有一根 1.6 m 长的杠杆,左端挂 300 N 的物体,右端挂 500 N 的物体,若不计杠杆重力,要使杠杆平衡,支点应在什么位置? 如果两端各加 100 N 的重物,支点应向哪端移动? 移动多少米?

答案： 距左端 1m 向左 移动 0.04m
