《2025年高效精练九年级物理上册苏科版》

1. 如图所示是用螺丝刀撬图钉的示意图.
(1) 螺丝刀撬图钉应用了杠杆原理.
(2) 杠杆有五要素,即:O点是支点,F₁是动力,F₂是阻力,l₁是动力臂,l₂是阻力臂.
(3) 杠杆不一定(一定/不一定)是直的.
(4) 支点O一定(一定/不一定)在杠杆上.
(5) 力臂是从支点到力的作用线之间的垂直距离,其不一定(一定/不一定)在杠杆上.
(6) 当动力和阻力分别位于支点的两侧,动力和阻力的方向相同(相同/相反);当动力和阻力位于支点的同侧,动力和阻力的方向相反(相同/相反).

答案：
(1) 杠杆
(2) 支点 动力 阻力 动力臂 阻力臂
(3) 不一定
(4) 一定
(5) 力的作用线 垂直 不一定
(6) 相同 相反

2. 如图所示,工人师傅将油桶推上台阶,下列说法正确的是 (C)

A. 这不能看作杠杆,因为油桶是圆的
B. 这不能看作杠杆,因为没有支点
C. 这可以看作杠杆,因为满足杠杆的所有条件
D. 这可以看作杠杆,支点就是横截面的圆心

答案： C

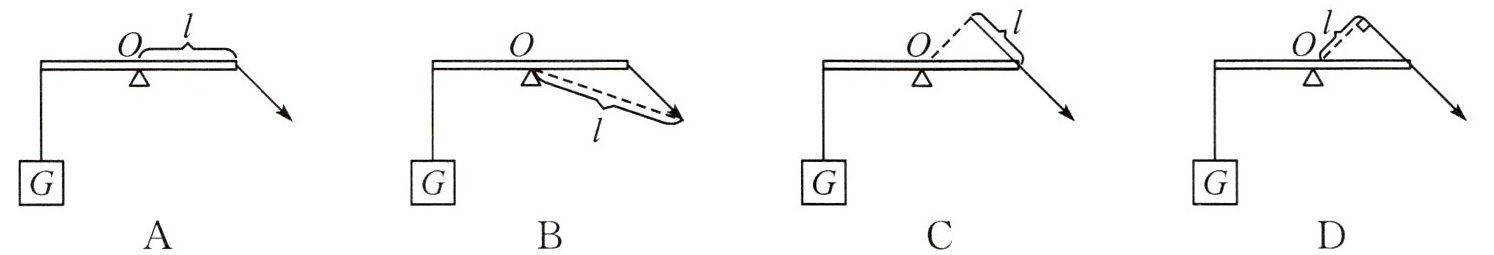

3. 在下图所示的杠杆中,动力的力臂用l表示,图中所画力臂正确的是 (D)

答案： D

4. (1)(2024·大庆)如图所示,杠杆处于平衡状态,画出球A所受重力的示意图(重心在球心处)和力F的力臂L.
(2)(2024·宜宾)如图是宜宾港一起重机正在吊起货物的情景,请在图中画出此时动力F₁的力臂l₁和阻力F₂的示意图.

答案：
　　

5. 如图,铁锨是一个杠杆,那么图示中的三点,支点是C点,动力作用点是B点,阻力作用点是A点.

答案： C B A
