《2025年高效精练九年级物理上册苏科版》

9. 如图所示,有“$3.8V$”字样的两个小灯泡串联并接在电源电压为$3V$的电路中,在闭合开关时,两个小灯泡都发光.如果把一根完好导线接在小灯泡$L_{2}$的两端,你所看到两小灯泡的变化情况是:(1)$L_{1}$变亮;(2)$L_{2}$熄灭.(熄灭/变亮/变暗)

答案： 变亮 熄灭

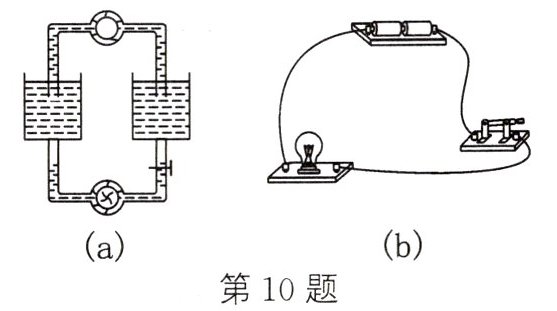

10. 图(a)水管中水流的形成是由于水管两端存在着水压差,图(b)电路中电流的形成是由于电路两端存在着电压.这种研究物理问题的方法是（B）

A. 比较法
B. 类比法
C. 等效法
D. 控制变量法

答案： B

11. (2024·长寿区期末)如图所示的电路中,当开关$S$闭合后,电压表测的是（B）

A. $L_{1}$两端的电压
B. $L_{2}$两端的电压
C. 电源两端的电压
D. $L_{2}$和电源两端的电压

答案： B

12. 如图所示,$R_{1}$和$R_{2}$均为定值电阻,闭合开关$S$,电流表指针明显偏转,电压表几乎无示数,如果$R_{1}$或$R_{2}$一处发生故障,则下列判断正确的是（A）

A. $R_{1}$短路
B. $R_{2}$短路
C. $R_{1}$断路
D. $R_{2}$断路

答案： A

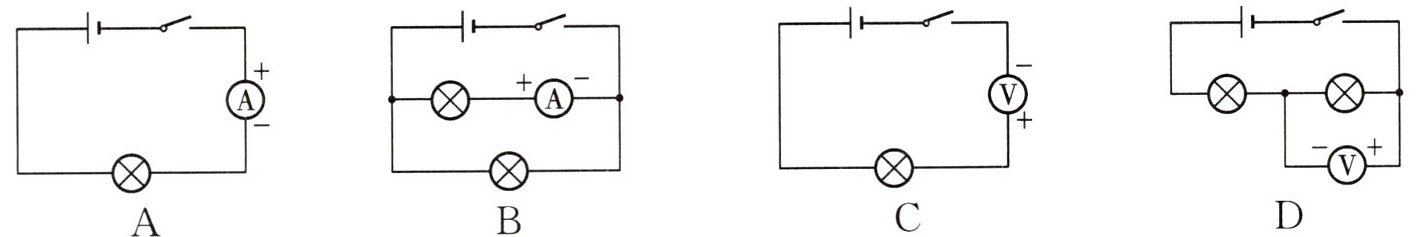

13. 下面四幅电路图中,仪表使用正确的是（B）
A.
B.
C.
D.

答案： B

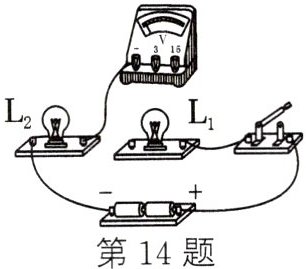

14. (2023·贵州)如图所示电路,请用笔画线代替导线完成电路连接.要求:两灯串联,电压表测量$L_{1}$两端电压,导线不能交叉.

答案：

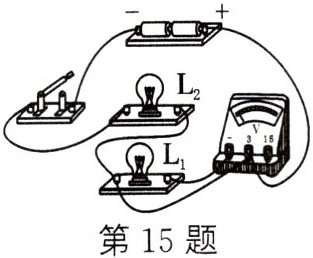

15. (2024·道里期中)如图所示的电路,经检查发现连接有误,请你只改动一根导线的一端,使电压表正确测量其中一盏灯泡两端的电压.(在被改动的导线上画“×”,然后画出改动后的导线)

答案：
