《2025年高效精练九年级物理上册苏科版》

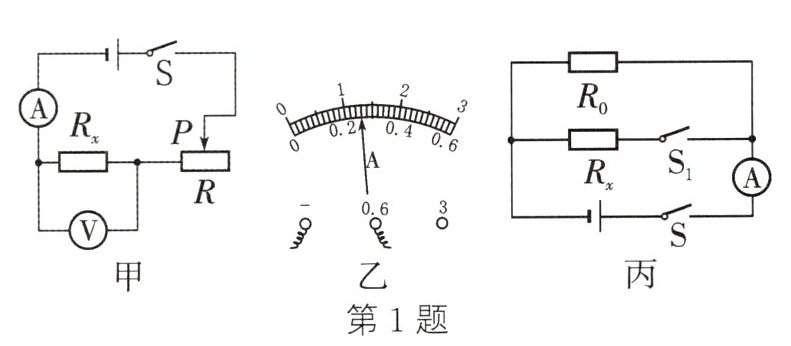

1. (2024·东区)小华用如图甲所示的电路测量定值电阻$R_{x}$的阻值.
(1)连接电路时,开关应断开,并将滑动变阻器滑片置于阻值最大处;
(2)闭合开关后,发现电流表的指针指向“0”刻度的左侧,造成这一现象的原因可能是电流表正负接线柱接反了;
(3)排除故障后进行实验,当电压表示数为2.6V时,电流表示数如图乙所示,则通过$R_{x}$的电流为0.26A,$R_{x}$的阻值为10Ω;
(4)本实验需要改变滑动变阻器的阻值,多次测量取平均值,目的是为了减小误差;
(5)小华对实验进一步拓展,利用电源(电压未知但恒定不变)、阻值为$R_{0}$的定值电阻、电流表、开关等器材,设计了如图丙所示的电路,也能测出$R_{x}$的阻值,请完成下列实验步骤:
①按电路图正确连接电路,闭合开关S,断开开关$S_{1}$,读出电流表示数$I_{1}$;
②闭合开关$S_{1}$,读出电流表示数$I_{2}$;
③根据实验数据,计算出待测电阻$R_{x}=$$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$(用$R_{0}$、$I_{1}$、$I_{2}$表示).

答案：
(1) 断开 最大
(2) 电流表正负接线柱接反了
(3) 0.26 10
(4) 减小误差
(5) ②闭合开关 $ S_{1} $ ③ $ \frac{I_{1}R_{0}}{I_{2}-I_{1}} $

2. 某同学用下列器材测量定值电阻的阻值:
干电池2节,电流表A,电压表V,滑动变阻器(规格“30Ω 2A”),开关及导线.

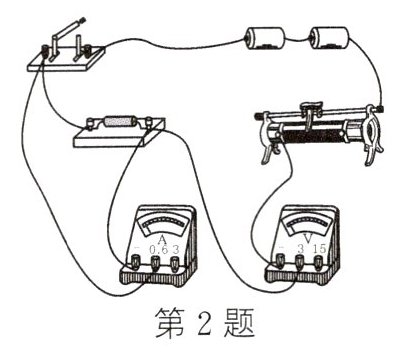

(1)他连接了如图所示的电路,接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线.
(2)正确连接电路后,闭合开关前,应将滑动变阻器________________.
(3)他按正确步骤进行了3次实验,记录数据如上表所示,此定值电阻的阻值为____Ω(结果保留一位小数).
(4)为了使并联在定值电阻两端的电压表的示数为0.5V,在不增加器材的情况下,可以采取的措施是________________.
(5)他将上述实验中的定值电阻换成额定电压为2.5V的小灯泡,用同样的方法测定小灯泡的电阻.当电压表的示数为0.2V时,电流表的示数为0.10A;当电压表的示数为2.4V时,电流表的示数为0.30A;则电压表的示数为2.0V时,电流表的示数可能为____(0.20A/0.25A/0.28A/0.30A).

答案：

(1)

(2) 滑片 $ P $ 移动到最大阻值处
(3) 12.2
(4) 只取下一节干电池
(5) 0.28A
