《2025年高效精练九年级物理上册苏科版》

14. (2023·江西)分别标有“3.8 V,0.3 A”和“2.5 V,0.3 A”字样的小灯泡同时接入同一电路中,两灯均正常发光,此时两灯是串联的,这是因为两灯的额定电流相同.

答案： 串 额定电流相同

15. (2024·东莞)如图所示的电路中,只闭合开关 $ S_1、S_3 $ 时,灯泡 $ L_1、L_2 $ 是并联的;只闭合开关 $ S_2 $ 时,灯泡 $ L_1、L_2 $ 是串联的,此时电流表 $ A_1 $ 的示数等于电流表 $ A_2 $ 的示数.

答案： 并 串 等于

16. 如图所示,电源电压保持不变,$ a $ 是从电压表的负接线柱引出的导线接头.$ a $ 与 $ b $ 处相接时,电压表示数为 $ 6.0 V $;使 $ a $ 与 $ b $ 处断开,然后与 $ c $ 处相接,闭合开关 $ S $ 后,电压表示数为 $ 4.5 V $,这时灯泡 $ L_2 $ 两端的电压为1.5 $ V $.

答案： 1.5

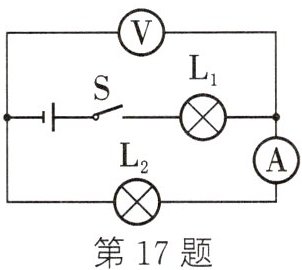

17. 如图所示电路,灯泡 $ L_1、L_2 $ 的连接方式是______串联(串联/并联).闭合开关 $ S $ 后,两灯均发光,两电表均有示数,过一会儿由于某个灯泡发生故障而熄灭,电流表有示数,电压表示数为零,则故障原因是______$ L_{2} $ 短路.

答案： 串联 $ L_{2} $ 短路

18. (2024·扬州期末)根据图中的电流流向,在图中添加电流表和电源使电路成为并联电路.

答案：
如图所示:

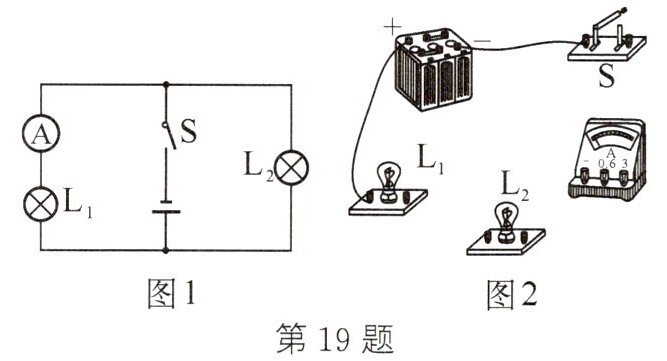

19. 请根据图 1 所示的电路,用笔画线作导线,将图 2 中的实物连接起来使之完整.

按照两灯并联，电流表测L₁支路电流（量程0-0.6A，电流从正接线柱流入、负接线柱流出），开关在干路的方式连接：从电源正极出发，先连接L₁与电流表所在支路，再将L₂并联在L₁与电流表支路两端，最后连接开关回到电源负极。

答案： 【解析】：根据图1可知，两灯并联，电流表测$L_{1}$支路电流，开关在干路。连接实物图时，从电源正极出发，先连接$L_{1}$与电流表所在支路，再将$L_{2}$并联在$L_{1}$与电流表支路两端，最后连接开关回到电源负极，注意电流表量程选择（图中电流表为$0 - 0.6A$量程）以及电流流向（从电流表正接线柱流入，负接线柱流出）。
【答案】：按照上述连接方法连接实物图（因无法直接绘制实物连接图，学生需根据解析自行连接，保证电路连接与图1一致，即两灯并联，电流表测$L_{1}$电流，开关控制整个电路 ）。

20. (2024·辽宁期中)如图所示,在圆圈处分别接入电流表或电压表,要求开关闭合后,两小灯泡都能发光.

答案：
