《2025年高效精练九年级物理上册苏科版》

1. 如图所示,灯泡$L_{1}$和$L_{2}$的连接方式是串联,在此电路中,电流有一条路径;若其中一盏灯的灯丝断了,则另一盏灯不亮;若将其中的一个灯泡从灯座中旋出,则另一个灯泡将不亮;将旋出的灯泡装回原灯座,再串联一个同样的小灯泡,则原来两个小灯泡的亮度将变暗.

答案： 串 一 不亮 不亮 变暗

2. 如图所示,灯泡$L_{1}$和$L_{2}$的连接方式是并联,在此电路中,电流有两条路径;若$L_{1}$的灯丝断了,则$L_{2}$亮(亮/不亮);若将其中的一个灯泡从灯座中旋出,则另一个灯泡将亮(亮/不亮);将旋出的灯泡装回原灯座,再并联一个同样的小灯泡,则原来两个小灯泡的亮度将不变(变亮/变暗/不变).在这个电路中,开关$S_{1}$控制$ L_{1} $,$S_{2}$控制$ L_{2} $,$S$控制$ L_{1} $和$ L_{2} $.

答案： 并 两 亮 亮 不变 $ L_{1} $ $ L_{2} $ $ L_{1} $和$ L_{2} $

3. (2024·新都期末)英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的.当一个班级扬声器发生断路故障时,不影响其他班级,据此可以判断它们是____并__(并/串)联.播音的老师能同时控制所有扬声器的原因是开关连接在____干路__(干路/支路)上.

答案： 并 干路

4. 公路上,路灯的连接方式是并联;回到家中,按下开关,电灯亮了,开关与电灯的连接方式是串联.

答案： 并 串

5. 小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作.关于冰箱里的灯和压缩机的连接方式,下列判断正确的是 (B)
A. 一定是串联
B. 一定是并联
C. 有时是串联,有时是并联
D. 不能判断是串联还是并联

答案： B

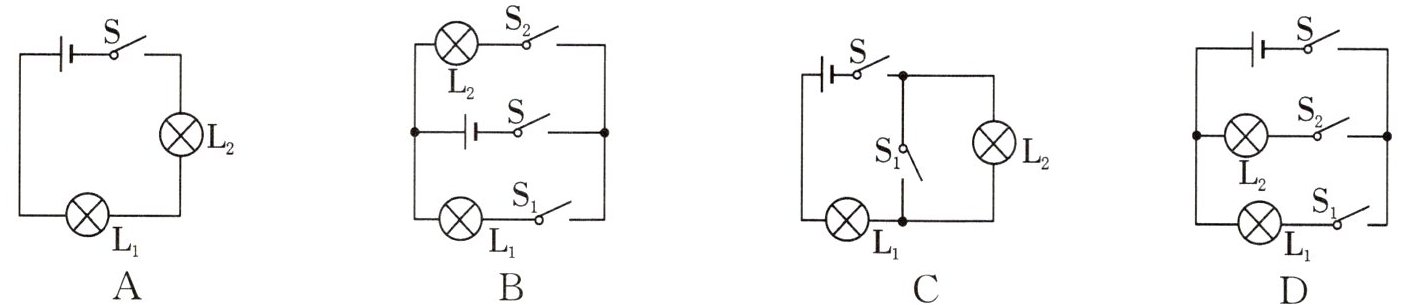

6. (2023·天心模拟)如图所示电路中,当所有开关都闭合时,只有一个灯泡能发光的是 (C)

答案： C

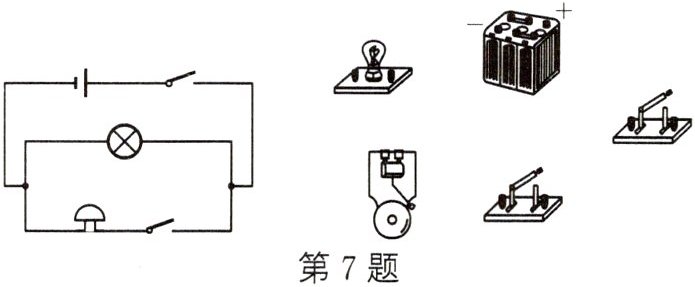

7. 根据左图中的电路图,把右图电路元件连接起来.

按照电路图，从电源正极出发，先连接干路开关，然后分成两条支路，一条支路连接灯泡，另一条支路连接电铃和其支路开关，最后汇合回到电源负极（具体连接方式为电源正极接干路开关一端，干路开关另一端分两线，一线接灯泡一端，灯泡另一端回电源负极；另一线接电铃支路开关一端，电铃支路开关另一端接电铃一端，电铃另一端回电源负极）

答案： 【解析】：根据电路图可知，灯泡和电铃并联，一个开关在干路控制整个电路，另一个开关在电铃支路控制电铃。连接时，从电源正极出发，先连接干路开关，然后分成两条支路，一条支路连接灯泡，另一条支路连接电铃和其支路开关，最后汇合回到电源负极。
【答案】：按照上述连接方法将电路元件连接起来（具体连接方式因元件位置等实际情况，通过导线连接各元件对应接线柱实现，例如电源正极接干路开关一端，干路开关另一端分两线，一线接灯泡一端，灯泡另一端回电源负极；另一线接电铃支路开关一端，电铃支路开关另一端接电铃一端，电铃另一端回电源负极）。
