《2025年高效精练九年级物理上册苏科版》

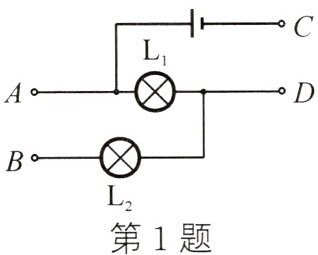

1. 如图所示,若只需$L_{1}$发光,则用导线连接C和D接线柱;若连接B、C接线柱,则灯$L_{1}$、$L_{2}$串联;若要使灯$L_{1}$、$L_{2}$并联,则接线柱A与B连接,接线柱C与D连接.

答案： C和D　串　D

2. 如图所示的电路中,要使灯泡$L_{1}$、$L_{2}$串联,应闭合开关$ S_{2} $;要使灯泡$L_{1}$、$L_{2}$并联,应闭合开关$ S_{3} $ 和 $ S_{1} $;同时闭合开关$ S_{3} $ 和 $ S_{2} $,则会发生电源短路.

答案： $ S_{2} $ $ S_{3} $ 和 $ S_{1} $ $ S_{3} $ 和 $ S_{2} $

3. 教室里的电灯与电脑是并联的,控制灯的开关和电灯是串联的.

答案： 并　串

4. (2024·自流井)如图所示将两只灯泡接入电路中,闭合开关,两灯均发光.关于该状态下的判断正确的是 (B)
A. 两灯采用的是串联
B. 若取下$L_{1}$后,$L_{2}$仍然发光
C. 若断开开关,$L_{2}$发光,$L_{1}$不发光
D. 两灯均发光时,$L_{2}$发光亮度一定比$L_{1}$更亮

答案： B

5. 小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示.关于该小灯灭的原因以及众小灯的电路连接方式,下列猜想中合理的是 (A)

A. 若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联
B. 若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联
C. 若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联
D. 若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联

答案： A

6. 在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块.用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片.下列有关分析正确的是 (B)
A. 两个模块相当于开关,彼此串联
B. 同个模块相当于开关,彼此并联
C. 两个模块相当于电源,彼此并联
D. 两个模块相当于电源,彼此串联

答案： B

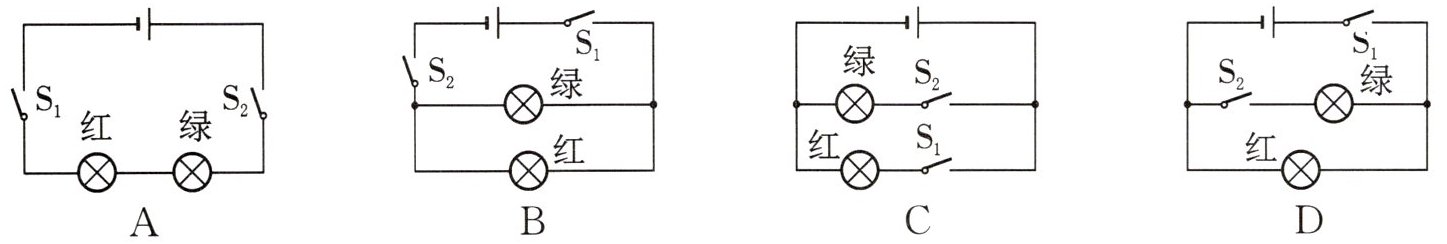

7. (2024·淄博)为停车场设计“车位占用”提醒模拟电路,要求车位被占用时,该车位上方只有红色指示灯亮;车位未被占用时,上方只有绿色指示灯亮.下列电路能实现上述要求的是 (C)

答案： C
