《2025年高效精练九年级物理上册苏科版》

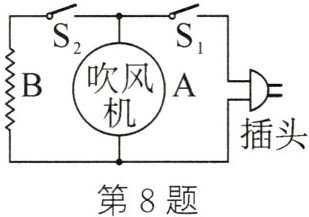

8. 如图是一把既能吹冷风又能吹热风的电吹风简化电路图,图中A是吹风机,B是电热丝.将插头插入插座,当开关$S_{1}$、$S_{2}$同时闭合,电吹风吹出的是热风;若只闭合开关$S_{1}$,电吹风吹出的是冷风.

答案： 热 冷

9. 如图所示为某宾馆的房卡.只有把房卡插入槽中,房间内的灯和插座才能有电.房卡的作用相当于一个开关接在干路上;房间里有电灯、电视等用电器,它们是并联的.

答案： 开关 并

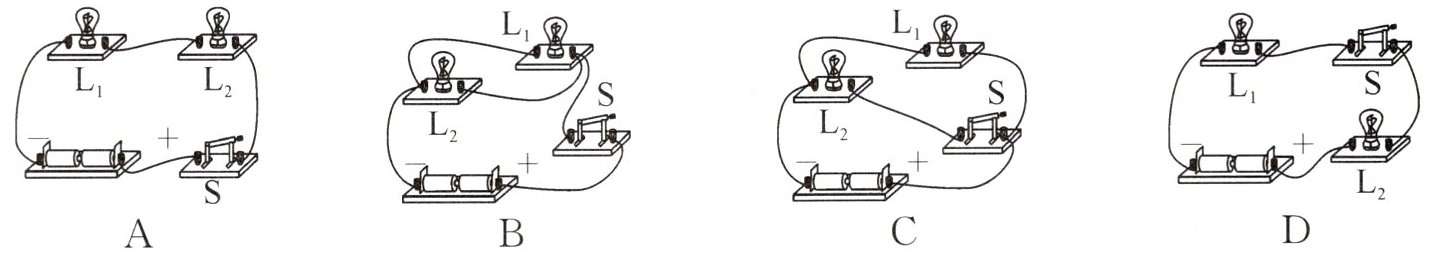

10. 如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 (B)

答案： B

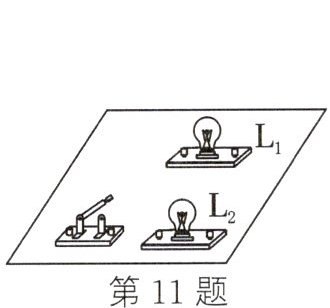

11. (2024·仪征期末)如图所示的电路板,正面只有一个开关和两个灯泡,电源及导线均在电路板背面.闭合开关,看见$L_{1}$发光,$L_{2}$不发光;用灯泡$L_{3}$替换$L_{1}$,发现$L_{2}$和$L_{3}$同时发光,忽略温度对灯丝电阻的影响.下列判断正确的是 (C)

A. $L_{3}$和$L_{2}$是并联的
B. $L_{2}$不发光的原因是灯丝断了
C. $L_{3}$和$L_{2}$是串联的
D. $L_{2}$不发光的原因是被短接了

答案： C

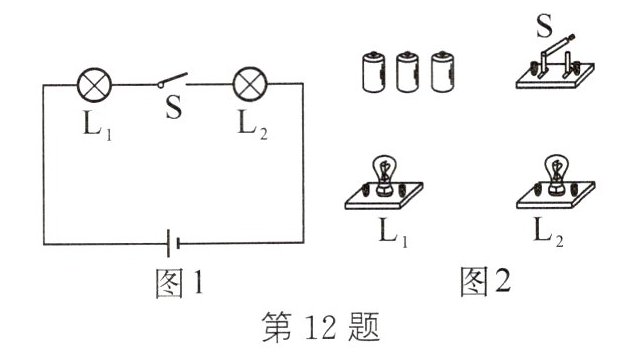

12. 按照图1所示的电路图,将图2中各元件连接起来,连线不要交叉.

按照电路图，电流从电源正极流出，依次经过L₁、开关S、L₂，最后回到电源负极。连接实物图时，先将三节电池串联组成电源，然后从电源正极开始，用导线依次连接L₁的一个接线柱、开关S的一个接线柱、L₂的一个接线柱，再将L₁的另一个接线柱与开关S的另一个接线柱连接，L₂的另一个接线柱与电源负极连接。

答案： 【解析】：根据电路图，电流从电源正极流出，依次经过$L_{1}$、开关$S$、$L_{2}$，最后回到电源负极。连接实物图时，先将三节电池串联组成电源，然后从电源正极开始，用导线依次连接$L_{1}$的一个接线柱、开关$S$的一个接线柱、$L_{2}$的一个接线柱，再将$L_{1}$的另一个接线柱与开关$S$的另一个接线柱连接，$L_{2}$的另一个接线柱与电源负极连接。
【答案】：按照上述连接方法连接实物图（由于无法直接绘制实物连接图，学生可根据上述描述进行连接）。

13. (2024·无锡月考)小明和小红在探究串并联电路的实验中:
(1) 小明连接了如图所示的电路,如果闭合开关,两个灯泡将都不发光,原因是出现短路现象.
(2) 小明认为在图示的电路中只需拆除导线c,就能使两灯串联;灯泡发光时,将电能转化为光能和内能.
(3) 小红认为在图示的电路中,将某根导线的一端移接到另一位置,就能使两灯并联.请在图中要去除的导线上打上“×”号,并画出改动后的导线.
(4) 小明连接了一个电路,闭合开关两灯都亮,但连线比较杂乱,要想简单迅速地判断两灯的连接方式,可采取的办法是:取下一个灯泡,观察另一个灯泡是否发光,如果不发光是串联,如果继续发光是并联.

答案：
(1)都不发光 短路
(2)c 光能和内能
(3)将 e 改接到 $ L_{2} $左侧接线柱
(4)取下一个灯泡,观察另一个灯泡是否发光,如果不发光是串联,如果继续发光是并联.
