《2025年高效精练九年级物理上册苏科版》

1. 如图所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻A器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的C接线柱连接,滑动变阻器是通过改变电阻丝的长度来改变电阻的大小.

答案： C　长度

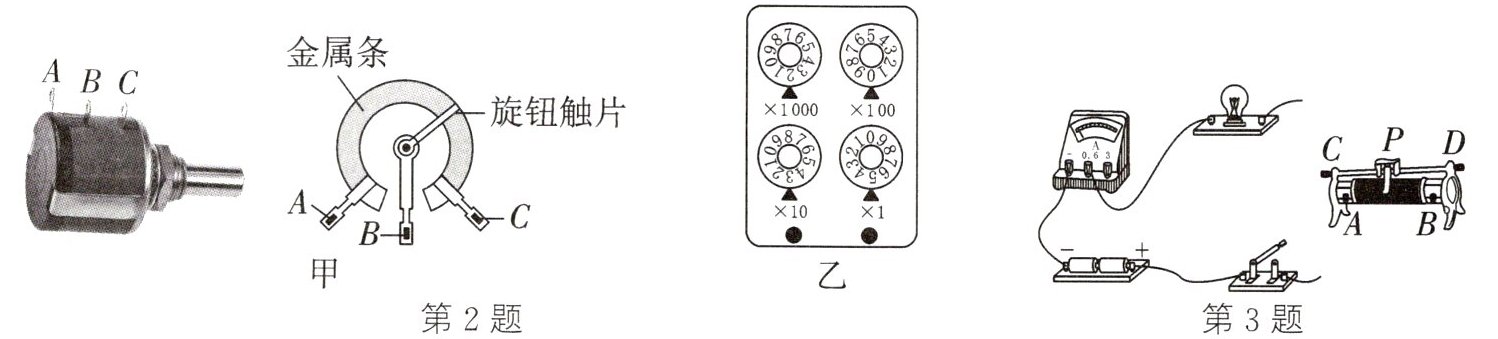

2. (2024·芝罘期末)电位器是电器设备中常用的电路元件(如图甲),在音响设备中电位器必须与扬声器串联.已知接入电路的电阻越小,音量越强,若要实现沿逆时针旋转调节旋钮时,提高音量,必须将B和A接入电路.如图乙是电阻箱,此时接入电路的电阻值读数是2035Ω.

答案： 串　A　2035

3. (2024·防城期末)在“用滑动变阻器改变小灯泡的亮度”的实验课上,老师给出的实验器材如图所示.闭合开关后,将滑片P向右滑动时,灯变亮,连入电路中的接线柱应是 (B)
A. A和B
B. C和B
C. A和D
D. C和D

答案： B

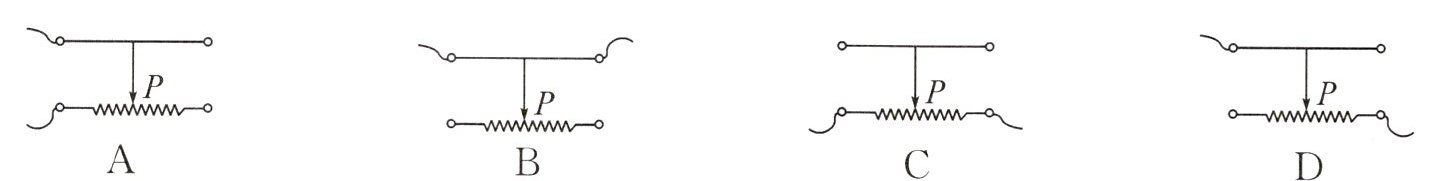

4. 如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是 (D)
A.
B.
C.
D.

答案： D

5. 如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法,在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是 (A)

A. 接A和D
B. 接B和C
C. 接A和B
D. 接C和D

答案： A

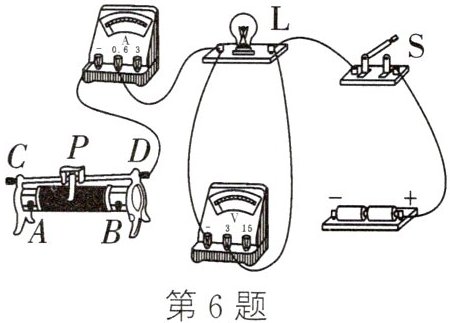

6. 课堂上同学们想探究滑动变阻器能否改变电路中的电流、灯泡两端的电压.
(1) 为了探究上述问题,老师要求滑动变阻器向右移动时能使灯L变暗,请用笔画线代替导线连接实物(连接滑动变阻器接线柱A);
(2) 开关闭合前,滑动变阻器的滑片P应滑到____B端,这样做的目的是____保护电路;
(3) 开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很亮,这可能是____连接滑动变阻器时同时连接了上面的接线柱;
(4) 纠正错误之后,滑片向____A端滑动,电流表的示数变大;
(5) 在刚才的操作中,甲同学同时看到电压表的示数发生变化,这说明滑动变阻器可以改变____灯两端的电压.

答案：
(1)滑动变阻器连接线柱A　
(2)B　保护电路
(3)连接滑动变阻器时同时连接了上面的接线柱
(4)A　
(5)灯两端的电压
