《2025年高效精练九年级物理上册苏科版》

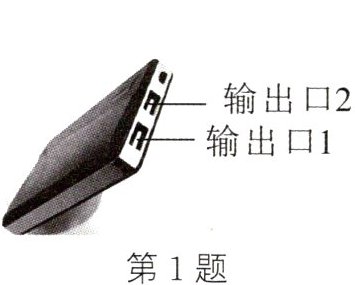

1. (2024·雷州)如图所示的充电宝上有两个输出口,可同时给两台手机充电,充电宝两个输出口的连接方式是并联.输出口1正在为一部手机充电,若把另一部手机接入输出口2,则此时输出口1的电流不变(变大/变小/不变),充电宝总输出电流变大.

答案： 并 不变 变大

2. 在图所示电路中,闭合开关后电压表$V_{1}$的示数为2.5V,V的示数为4.5V,则电路的电源电压为4.5V,灯$L_{2}$两端电压为2V.

答案： 4.5 2

3. 如图甲电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表测量的是通过$ L_{1} $的电流,b电流表的读数应为1.2A.

答案： $ L_{1} $ 1.2

4. (2024·兴仁期中)如图所示电路,电源电压一定.开关S闭合后,电压表$V_{1}$、$V_{2}$的示数分别为14V和18V.已知灯$L_{1}$两端的电压与灯$L_{3}$两端的电压之比为3:5,则灯$L_{2}$两端的电压为8 V,电源电压24 V.

答案： 8 V 24 V

5. 如图所示,电源电压不变.当开关$S_{1}$断开时,电压表的示数不变,电流表的示数变小.

答案： 不变 变小

6. 如图所示的电路中,若A灯比B灯亮,则通过A、B两灯的电流大小关系是 (C)
A. $I_{A}＞I_{B}$
B. $I_{A}＜I_{B}$
C. $I_{A}=I_{B}$
D. 无法确定

答案： C

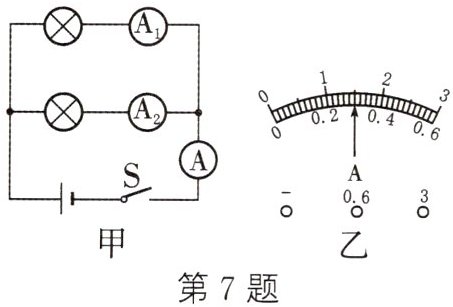

7. (2024·北川期末)如图甲电路,闭合开关S后,两个灯泡都能发光,乙图为电流表A指针的位置,电流表$A_{2}$读数是0.6A,下列分析正确的是 (B)
A. 灯泡$L_{1}$和$L_{2}$串联
B. 电流表$A_{1}$的读数是0.9A
C. 通过灯$L_{2}$的电流为1.1A
D. 通过灯$L_{1}$的电流为0.25A

答案： B
