23. (2024·佛山)阅读下面的短文,回答问题.
热电偶

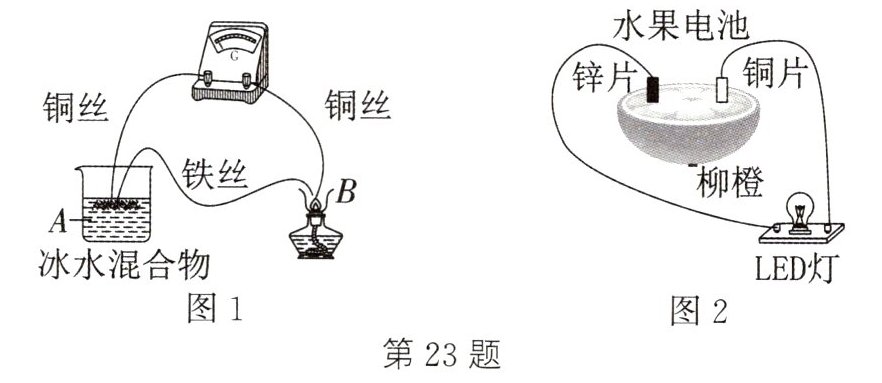

把两种不同材料的导线(如铁线和铜线)组成如图所示的闭合回路,当 $ AB $ 两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶,实验表明:热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关;跟接点 $ A $ 和 $ B $ 间的温度差的大小有关,温度差越大,回路电流越大,利用热电偶可以测量温度,只要选用适当的金属作热电偶材料,就可轻易测量到从 $ -180^{\circ}C $ 到 $ +200^{\circ}C $ 的温度.

请回答下列问题:
(1) 如图 1 所示,其他条件不变,只将铁丝换成铜丝,电路中将______无(有/无)电流;
(2) 其他条件不变,移去酒精灯,一段时间后,电路中电流______B;
A. 变大 B. 变小 C. 不变 D. 无法判断
(3) 这样的热电偶实际上是一个电源,它的电能是由______内能转化而来;
(4) 如图 2 所示,水果电池的工作原理:铜、锌两金属片一同插入水果接触到果酸,由于锌比铜活泼,容易失去电子,电子由锌片通过导线流向铜片,溶液中的氢离子从铜片获得电子. 所以,在如图的电路中,导线中的电流方向是______从铜片到锌片(从铜片到锌片/从锌片到铜片),水果电池的正极是______铜片(铜片/锌片),与锌片相连的是 LED 的______短脚(长脚/短脚).

答案：
(1) 无
(2) B
(3) 内
(4) 从铜片到锌片 铜片 短脚
