《2025年高效精练九年级物理上册苏科版》

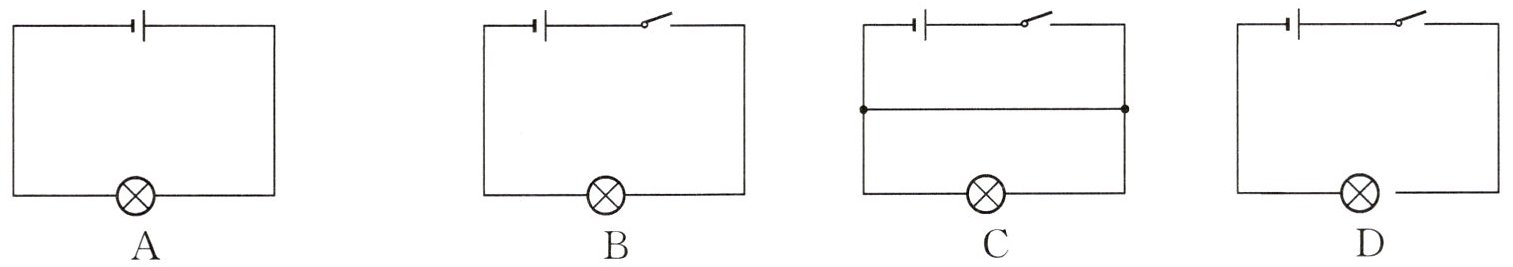

8. 下列电路图中正确的是 (B)
A.
B.
C.
D.

答案： B

9. (2023·自贡)用充电宝给手机充电时,充电宝相当于电路中的 (C)
A. 用电器
B. 开关
C. 电源
D. 导线

答案： C

10. 在“怎样使一个小灯泡亮起来”的活动中,下列几点要求中没有必要的是 (C)
A. 在连接电路的过程中,开关应该断开
B. 每处接线都必须接牢,保证接触良好
C. 必须从电源正极开始依次连接各元件,最后到达电源的负极
D. 接线完毕后仔细检查电路,确认无误后再闭合开关,防止出现短路

答案： C

11. 如图是德州开发区使用的“风光互补”景观照明灯.它“头顶”小风扇,“肩扛”光电池板,“腰挎”照明灯,“脚踩”蓄电池.下列解释合理的是 (C)

A. 光电池板是将电能转化为光能
B. 照明灯是将内能转化为电能
C. 小风扇利用风力发电,将机械能转化为电能
D. 蓄电池夜晚放电,将电能转化为化学能

答案： C

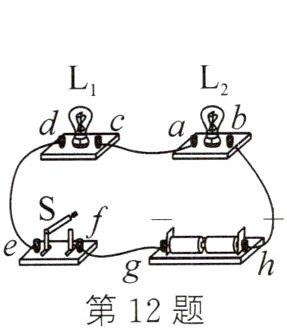

12. 如图所示电路,闭合开关S,灯泡L₁、L₂都发光.现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是 (D)

A. a和b
B. c和d
C. e和f
D. g和h

答案： D

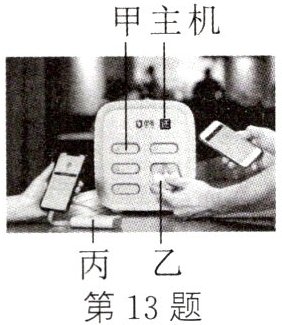

13. (2024·峨山)如图所示,充电宝甲正在主机内被充电,充电宝乙已被取出,充电宝丙正在为手机充电.此时充电宝______甲(甲/乙/丙,下同)是用电器;充电宝______丙是电源.

答案： 甲 丙

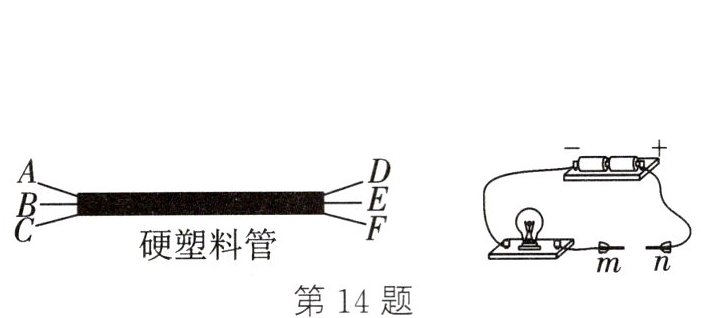

14. 如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线.为了辨别哪两个线头为同一根导线的两端,可以用如图所示的测通器来测试,其操作过程如下:

(1) 连接A和B,将测通器的m连接在D上.当n连接F时小灯泡发光,连接E时小灯泡不发光.由此可以确定______为同一导线的两端.
(2) 为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与______相连时,另一端只需接触一根导线就能将另两根导线辨别开.
(1) CE (2) E

答案：
(1) CE
(2) E
