《2025年高效精练九年级物理上册苏科版》

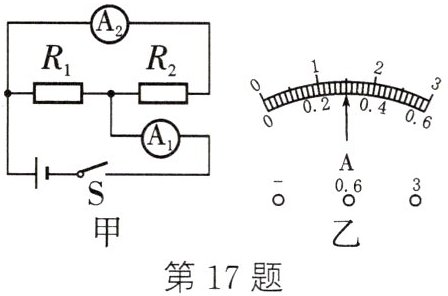

17. (2024·双城期末)在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻$R_{1}$和$R_{2}$中的电流分别为 (C)

A. 0.3A 1.5A
B. 0.3A 1.2A
C. 1.2A 0.3A
D. 1.2A 1.5A

答案： C

18. (2025·沙洋模拟)如图所示,当开关$S_{1}$接通,$S_{2}$断开时,电压表的示数为2V,若再闭合开关$S_{2}$,电压表读数为5V.则当$S_{1}$、$S_{2}$均断开时,小灯泡$L_{1}$和$L_{2}$两端的电压分别为 (D)

A. 2V 5V
B. 2V 3V
C. 5V 7V
D. 3V 2V

答案： D

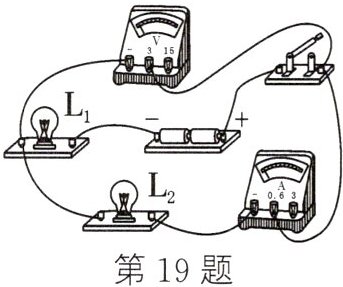

19. (2025·天津模拟)如图,电源电压不变.闭合开关S,小灯泡$L_{1}$和$L_{2}$均正常发光,两电表均有示数.过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,下列分析正确的是 (C)

A. 小灯泡$L_{1}$和$L_{2}$并联
B. 电压表测量$L_{1}$两端电压
C. 示数减小到零的电表为电压表
D. 该电路故障可能是$L_{2}$断路

答案： C

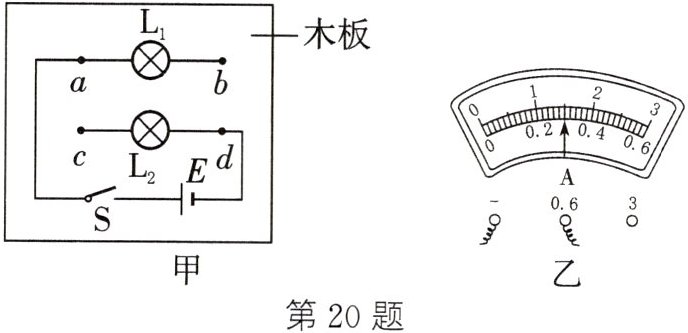

20. 图甲是安装在木板正面的部分电路,其中a、b、c、d是穿越木板的接线柱,两个灯座的两端分别接在两个接线柱上,安装两个相同的小灯泡$L_{1}$、$L_{2}$.木板背面的部分接线柱之间有导线相连着,从而使木板正背两面的电路组成一个完整的电路.闭合开关,两灯都能正常发光.

(1) 小明说出了判断两灯是串联还是并联的正确方法:用手将其中一个小灯泡取掉,若另一灯泡仍发光,则说明两灯的连接方式是并联,否则是另一种连接方式.
(2) 小丽在电源和开关之间串联接入电流表,闭合开关,两灯亮,电流表示数如图乙所示,可初步判断通过灯$L_{1}$的电流可能是0.3A,也可能是0.15A.
(3) 小聪先后将电压表分别并联接在ab、cd、ad之间,电压表示数均为3V,这表明两灯的连接方式是并联.

答案：
(1) 并联
(2) 0.3 0.15
(3) 并联
