《2025年高效精练九年级物理上册苏科版》

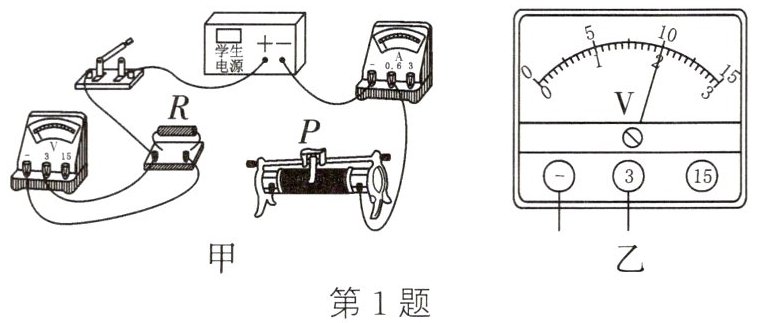

1. (2024·福建)探究电流与电压、电阻的关系,器材有:电源(恒为4V)、电压表(0~3V)、电流表(0~0.6A)、电阻R(5Ω、10Ω、20Ω)、滑动变阻器(20Ω 2A)、开关、导线若干.

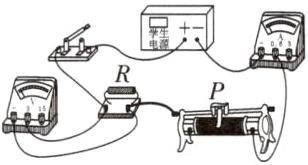

(1)用笔画线代替导线将图甲的实物电路连接完整.闭合开关前,将滑动变阻器滑片P移到最______端,起到__________的作用.
(2)闭合开关,电流表示数为零,电压表示数等于电源电压,经检查电表完好,则电路故障可能是______________.排除故障,继续实验.
(3)探究电流与电压的关系,实验数据如表,其中第3次实验的电压表示数如图乙所示,为______V.分析数据可得:电阻不变时,电流跟电压成______.实验中所选的电阻阻值为______Ω.
(4)探究电流与电阻的关系,将5Ω电阻接入电路,记录电流表示数为0.3A;将电阻更换为10Ω,移动滑片直至电压表示数为______V,记录电流表示数;再将电阻更换为20Ω,发现无法完成实验.从本实验可行性与安全性考虑,应控制电阻两端的电压范围为______.

答案：

(1) 左　保护电路
(2) 电阻 $R$ 断路($R$ 接触不良、 $R$ 开路)
(3) 2 正比 5
(4) 1.5 $2V \leqslant U \leqslant 3V$(或 $2V \sim 3V$)

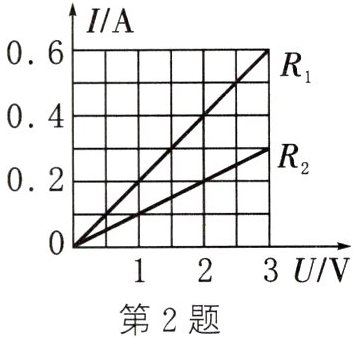

2. 在“探究电流与电压的关系”的实验中,小军分别画出了电阻R₁和R₂的I-U图象如图所示,下列说法正确的是 (D)

A. 当R₁与R₂两端的电压为0时,它们的电阻也为0
B. 用不同的电阻研究电流与电压的关系得出的结论不一样
C. 在电阻一定时,导体两端的电压与通过导体的电流成正比
D. R₁与R₂的阻值之比为1:2

答案： D

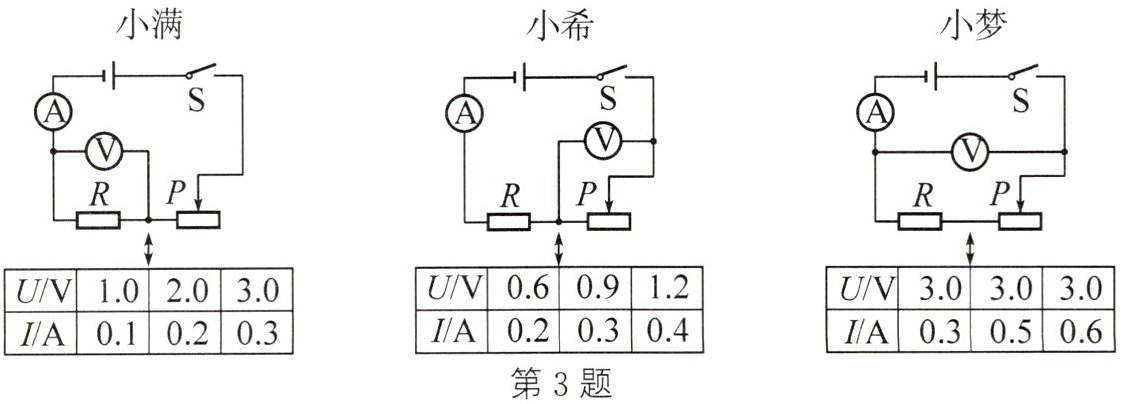

3. 小满、小希和小梦按各自设计的电路图进行实验,并将实验数据记录在表格中,如图所示.其中电路图与实验数据不对应的是 (B)

A. 小满
B. 小希
C. 小梦
D. 都不对应

答案： B
