《2025年高效精练九年级物理上册苏科版》

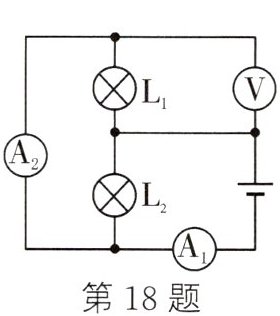

18. （2023·武胜）如图所示的电路中，电压表示数为4.5V。$A_{1}$、$A_{2}$两表示数分别为1.2A、0.9A，通过$L_{2}$的电流为0.3A，$L_{2}$两端电压为4.5V。

答案： 0.3 4.5

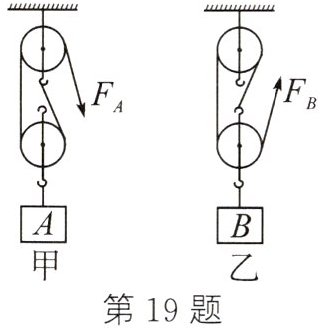

19. 如图所示，用相同的滑轮安装成甲、乙两种装置，分别用$F_{A}$、$F_{B}$匀速提升重力为$G_{A}$、$G_{B}$的A、B两物体，不计绳重和摩擦。若$G_{A}＞G_{B}$，则$\eta_{甲}$＞（＞ / ＜ / =，下同）$\eta_{乙}$；若$F_{A}=F_{B}$，则$G_{A}$＜$G_{B}$。

答案： $ ＞ $ $ ＜ $

20. 一辆汽车在平直公路上，以54km/h的速度匀速行驶23km，完全燃烧了3kg汽油；若该汽车发动机的效率为25%，则牵引力为1500N，牵引力做功的功率是2.25×10⁴W。（$q_{汽油}=4.6×10^{7}J/kg$）

答案： 1500 $ 2.25×10^{4} $

21. 如图所示，用轻质杆将一电灯吊起，O点是支点。请画出动力$F_{1}$的力臂和阻力$F_{2}$的示意图。

答案：

22. 用滑轮组提升重1000N的物体A。如果每个滑轮重50N，绳子能承受的最大拉力为500N。请在上方图中画出绕绳方法。

答案：

23. 如图所示电路，开关S闭合时，两灯都能发光，且两电表均有示数，请把电流表或电压表的符号填入○内，并标明电表的“+”“-”接线柱位置。

答案：

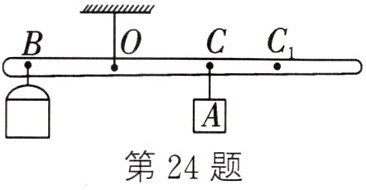

24. 密度是物质的重要属性，生产、生活中常常需要测量各种液体的密度。某同学在综合实践活动中自制了测量液体密度的杠杆密度计，可以从杠杆上的刻度直接读出液体密度的数值，受到了老师的肯定和表扬，结构如图所示。
所用器材：轻质杠杆（自身重力忽略不计）、两种规格的空桶（100mL和200mL）、质量为m的物体A、细线。
设计过程如下：

（1）将杠杆在O点悬挂起来，空桶悬挂在B点，质量为m的物体A悬挂在C点时，杠杆水平平衡。测出B点到O点的距离为l，C点到O点的距离为$l_{0}$，此时C点的密度刻度线应标注为0。
（2）在B点的空桶内注满液体，空桶容积为V，移动物体A至$C_{1}$位置，使杠杆在水平位置平衡。$C_{1}$点到O点的距离为$l_{1}$，此时$C_{1}$点的密度值为$\frac{m(l_{1} - l_{0})}{Vl}$（用题中所给的字母表示）。
（3）已知密度为$1.0×10^{3}kg/m^{3}$刻度线与零刻度线之间的距离为4cm，则密度为$0.8×10^{3}kg/m^{3}$刻度线与零刻度线之间的距离为3.2cm。
（4）要使制作的杠杆密度计测量精度更高一些，应选择200mL（100mL/200mL）规格的空桶。

答案：
(1) 0
(2) $ \frac{m(l_{1} - l_{0})}{Vl} $
(3) 3.2
(4) 200 mL
