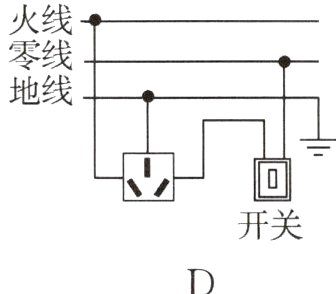

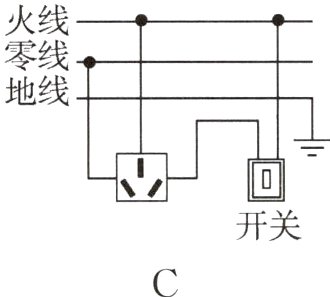

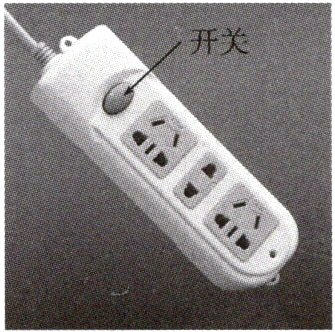

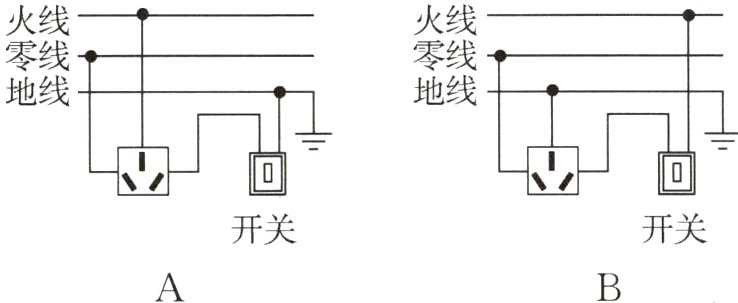

9.(2022.河北)下图是小明家的一个插线板，他在使用中发现:插线板上的开关闭合时插孔能提供工作电压。选项图中电路的连接符合上述要求及安全用电原则的是　(　　)


　　

答案： B　解析:插线板上的开关闭合时插孔能提供工作电压，这说明开关控制三孔插座;三孔插座的接法是上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，故B正确。

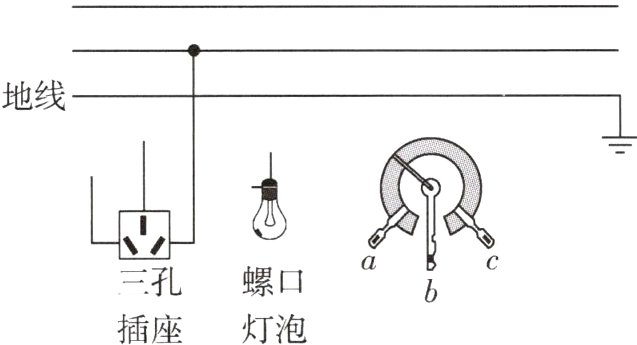

10.下图是家庭电路的一部分,电位器是调节台灯(螺口灯泡)亮度的装置,a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。(要求顺时针旋转旋钮时灯泡的亮度变亮)

答案：

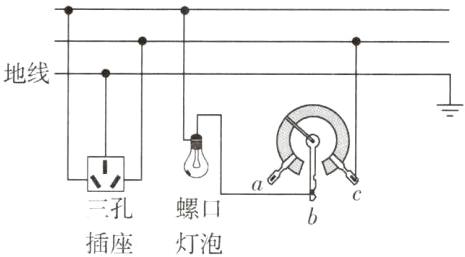

如图所示。
　 解析:三孔插座的上孔接地线，左孔接零线，右孔接火线，据此可知，最上面为零线，中间为火线;开关控制灯泡时，火线先接入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上;顺时针旋转旋钮时灯泡变亮，说明通过灯泡的电流变大，则电位器接入电路的电阻是变小的，故应接b、c接线柱。

11.下图是家庭生活用电的场景。
(1)如图甲所示,将试电笔笔尖与火线(220V)接触,手抵金属帽，氖管发光,若笔内电阻为一百万欧姆,尽管其余电阻未知，也可以判断出流经人体的电流不会超过____A。
(2)人体电阻约为10⁴Ω,当人的两手分别接触一节干电池(1.5V)两极时,流经人体的电流约为____A,人体没有危险。

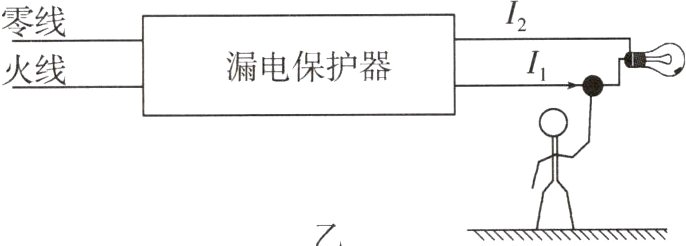

(3)如图乙所示,在正常情况下，电流经过“火线→电灯→零线”时大小相等,若某人不小心触碰到火线裸露处,导致I₁＞I₂,当漏电保护器检测到两线电流不相等时会自动____线路。

答案：
(1)$2.2×10^{-4}$　
(2)$1.5×10^{-4}$　
(3)切断解析:
(1)若其他电阻相对笔内电阻忽略不计，则流经人体的电流为$I = \frac{U}{R} = \frac{220\ V}{1\ 000\ 000\ \Omega} = 2.2×10^{-4}\ A$。若考虑其余电阻，电路中电阻更大，所以通过人体的电流不会超过$2.2×10^{-4}\ A$。
(2)流经人体的电流约为$I_{0} = \frac{U_{0}}{R_{0}} = \frac{1.5\ V}{10^{4}\ \Omega} = 1.5×10^{-4}\ A$。
(3)在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致$I_{1}＞I_{2}$，当漏电保护器检测到两线电流不相等时会自动切断线路。

12.(开放性试题)阅读下面某同学的日记，指出其中三个不符合安全用电要求的做法。
充实的一天
今天家里进行了大扫除。妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关,妈妈担心冰箱上落灰尘,给冰箱加上了厚厚的防尘布。
爸爸负责清理家里的电器，他先断开开关,把家里坏掉的用电器都换掉,插电冰箱的插头时,插头无法插入两孔插座便掰断了中间的那根插脚,顺利将插头插入了多个大功率用电器都在使用的插排，妈妈觉得空调应该清理一下,爸爸就直接拿起清洗剂喷在了正在工作的空调上。
我看到电蚊香器一直开着就把它直接拔掉了，电蚊香器的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来。
啊，真是美妙而充实的一天！
①______________________________;②______________________________;③______________________________。

答案： ①妈妈用湿抹布把正在发光的灯泡擦得干干净净　②插头无法插入两孔插座便掰断了中间的那根插脚　③爸爸直接拿起清洗剂喷在了正在工作的空调上(合理即可)
