8.(易错题)如图所示，灯L₁与L₂并联，用电流表测通过灯L₁与L₂的电流时，小明用了下面的方法，请你对他的做法做一个评价。小明先闭合开关S、S₁，断开S₂，用电流表测灯L₂的电流；再闭合开关S、S₂，断开S₁，用电流表测灯L₁的电流，这种接法______(选填“正确”或“不正确”)，理由：______________________________。

答案： 不正确　电流表正负接线柱接反了
解析:只闭合开关S、S₁时，电流表与灯泡L₂串联，测量灯泡L₂的电流，电流表的下面为正接线柱;只闭合开关S、S₂时，电流表与灯泡L₁串联，测量灯泡L₁的电流，电流表的上面应为正接线柱，正负接线柱接反，即接法不正确。
易错提醒
判断电流表的测量对象时，先确定电流表所在的位置，再根据电流的流向判断电流表的接法对错。

9.某同学用如图甲所示的电路来测通过灯泡的电流。


(1)闭合开关后，小明同学发现电流表的指针偏转如图乙所示，原因是____________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A。
(2)若要测量通过A、B两灯的电流之和，而且只允许变动一根导线中一个端点接线的位置，应将导线______(选填“a”“b”或“c”)的一端改接在电流表的______(选填“3”“0.6”或“－”)接线柱上。
(3)在第(2)问已经改动的基础上，现要测量通过A灯的电流，但只允许变动一根导线中一个端点的接线位置，应将导线______(选填“a”“b”或“c”)的一端改接在电流表的______(选填“3”“0.6”或“－”)接线柱上。
(4)在第(3)问已经改动的基础上，闭合开关，灯A、B正常发光，如果实验时电路中a导线断路，则电流表的示数______(选填“变大”“变小”或“不变”)。

答案：
(1)电流表正负接线柱接反了　0.2
(2)b　0.6　
(3)a　－　
(4)不变
解析:
(1)由图乙可知，电流表指针反向偏转，说明电流表正负接线柱接反了;由图丙可知，电流表所选量程为0~0.6A,分度值为0.02A,示数为0.2A。
(2)若要测量A和B两灯的电流之和，则需将电流表串联在干路中，因此应将导线b的左端从电流表“－”接线柱改接在电流表的“0.6”接线柱上。
(3)在第
(2)问已经改动的基础上，若要测量通过灯A的电流，则电流表应与灯A串联，因此应将导线a从电流表“0.6”接线柱改接在“－”接线柱上。
(4)在第
(3)问已经改动的基础上，闭合开关，灯A、B正常发光，此时电流表测量灯A的电流，实验时电路中a导线断路，这时电流表仍然测量灯A的电流，所以电流表的示数不变。

10.(开放性试题)图甲为数字显示电流表(单位为A)，其接线方法与学生用电流表相同，请根据所学知识完成下列问题：

(1)相比学生用电流表而言数字显示电流表具有的优点：______________________________；______________________________。
(2)数字显示电流表表头需要进行组装才能使用，两根细导线(电流从红导线流入、从黑导线流出)外接一个9V电池给表头供电，为了方便使用和存放此部分，还应安装控制电路通断的______；两根粗导线(电流从红导线流入、从黑导线流出)连接到待测电路中，做好的数字显示电流表应与被测用电器______联。
(3)请在图乙的虚线框中画出数显电流表供电电路图。

答案：

(1)测量更准确　读数更方便(答案合理即可)　
(2)开关　串

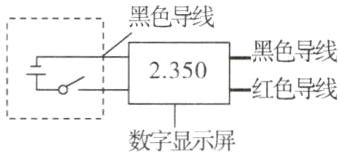

(3)如图所示。

解析:
(1)数字显示电流表相对于学生用电流表，其测量更准确，读数更方便。
(2)为了方便使用和存放此部分，电路中应该安装控制电路通断的开关;数字显示电流表测量电流的大小时，应与被测用电器串联。
(3)数字显示电流表表头需要进行组装才能使用，电流从红导线流入、从黑导线流出，所以红导线靠近电源的正极。
